Jauge de réglage d’action (métrique)

On trouve dans le commerce un modèle bien connu de jauge de ce type qui pemet de mesurer la hauteur des cordes par rapport aux frettes.
On mesure en général à la première frette, à la douxième, etc … et la hauteur souhaîtée sera suivant la préférence du musicien et les specs de l’instrument.

L’inconvénient de cette Jauge est qu’elle n’est disponible qu’outre atlantique, et que, jusqu’à récemment, elle n’existait qu’en système impérial.

Je vous propose ici une version personnelle imprimable de la jauge de réglage d’action (String Action Gauge en anglais), en unités métriques.
La précision est le 1/4 de millimètre.cool

FB

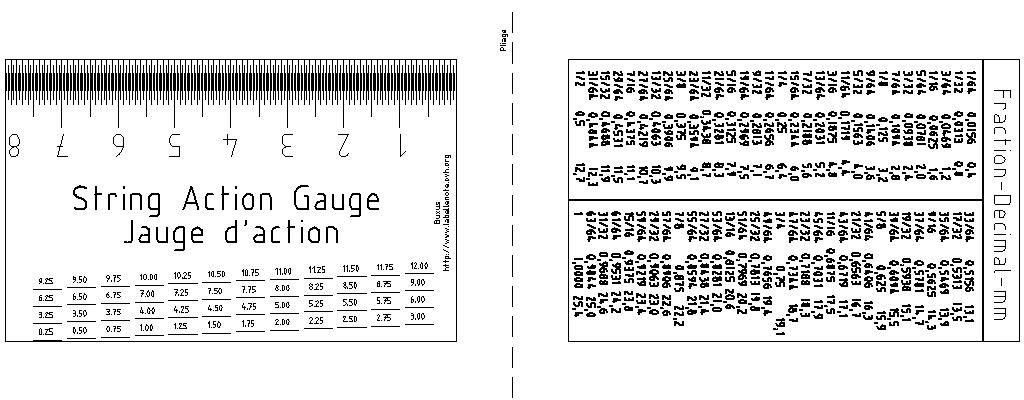

(N’imprimer pas cette image mad ! continuez à lire et utilisez le fichier dxf smile)

Il s’agit d’un fichier dxf, c’est à dire un format vectoriel utilisé par les logiciels de dessin industriel, le seul à garantir une exactitude dimensionnelle.
Il vous faut trouver un logiciel qui permet l’impression des fichiers dxf, attention aux réglages de l’imprimante : “taille réelle” !
J’utilise personnellement Qcad (ici version gratuite pour Windows), mais il y en a quantités d’autres, par exemple SagCAD sur Framasoft, parfaitement libre et gratuit.

Il faut imprimer ceci en dimensions réelles, sur un papier relativement épais, on plie le long de la ligne, on colle, on peut encore insérer une autre feuille épaisse au milieu, et on plastifie.
Il reste à découper exactement suivant les bords avec un cutter et une règle bien droite.

C’est très pratique, et si on le perd, on peut le ré-imprimer à volonté !

J’ai désormais deux versions :

  1. la version ci-dessus avec au recto la jauge et au verso un tableau de conversion mm/inch
  2. Un version plus intéressante pour mesurer l’action à la première frette. La jauge est imprimée au recto et au verso (pour pouvoir mesurer aussi facilement la corde de basse que la corde d’aigus) ![](String Action Gauge_v2.jpg)

Le fichier est disponible ici, en zone téléchargements. : Version 1, Version 2

Bons réglages !

Buxus.
