Machine pneumatique de gravure sur métal

FB

Voici une machine entièrement réalisée maison qui permet de faire de la gravure/ciselure sur métal, avec l’assistance d’un petit compresseur pneumatique qui remplace l’emploi du marteau.
Ce thème a été développé en détail par Shaun Hugues sur sa chaîne Youtube et cette réalisation s’en inspire largement. Le mécanisme de valve et de pédales est en revanche de ma conception personnelle.

Voir sa chaîne Youtube qui recèle une foule d’informations et d’exemples.

Voici une vidéo qui montre ce dispositif en action :

Le bloc compresseur et la commande

×

- 1 -

|

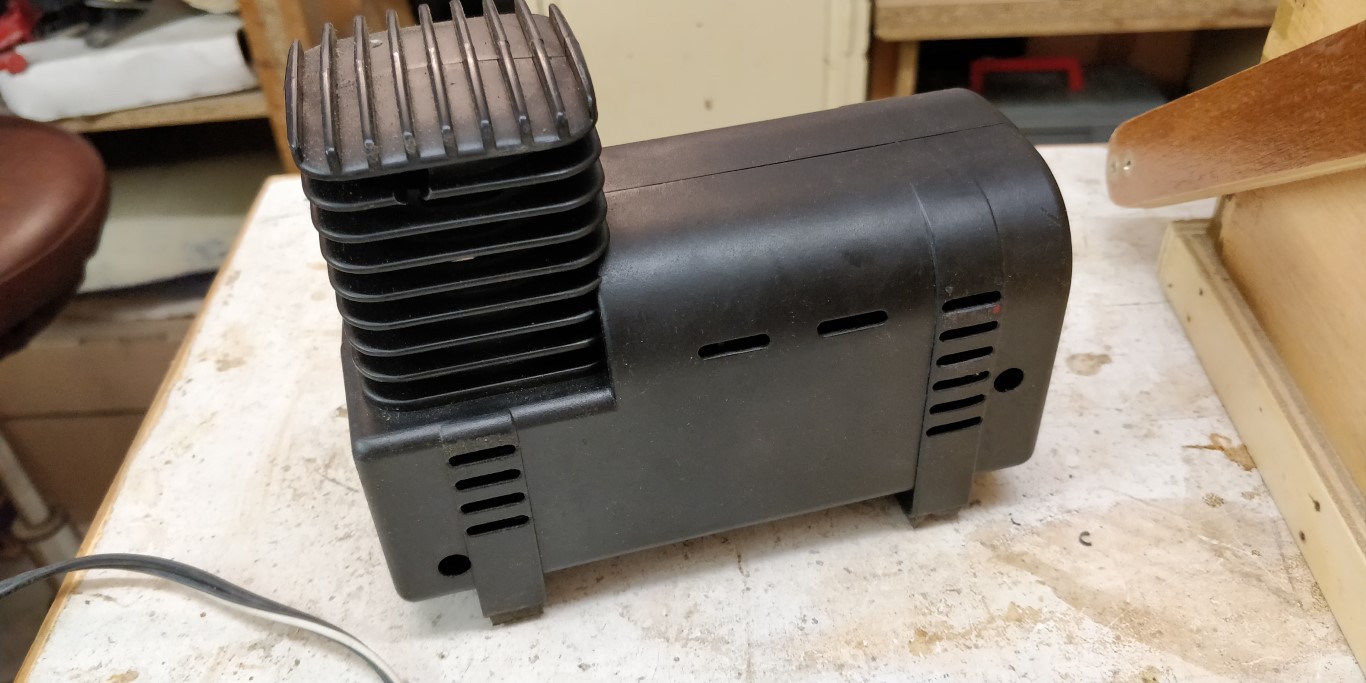

Le point de départ est un petit compresseur 12V portable pour gonfler les pneus de voiture.

—|—

- 2 -

|

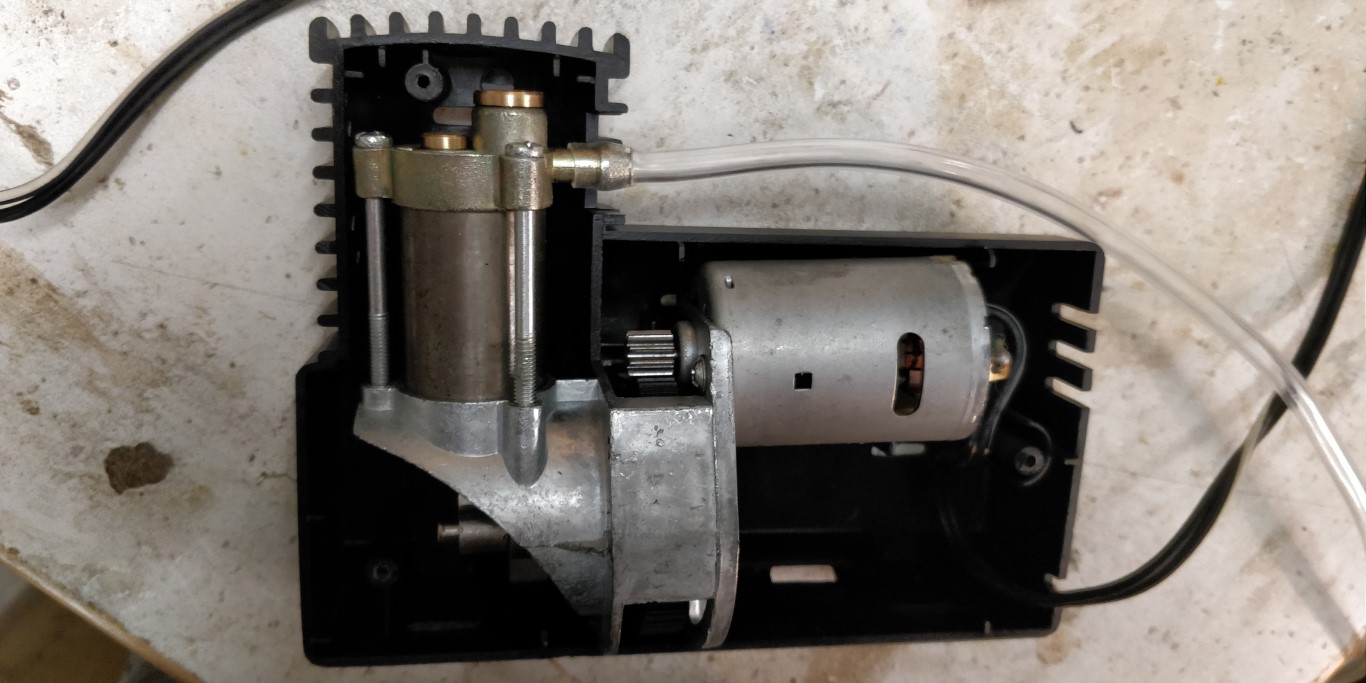

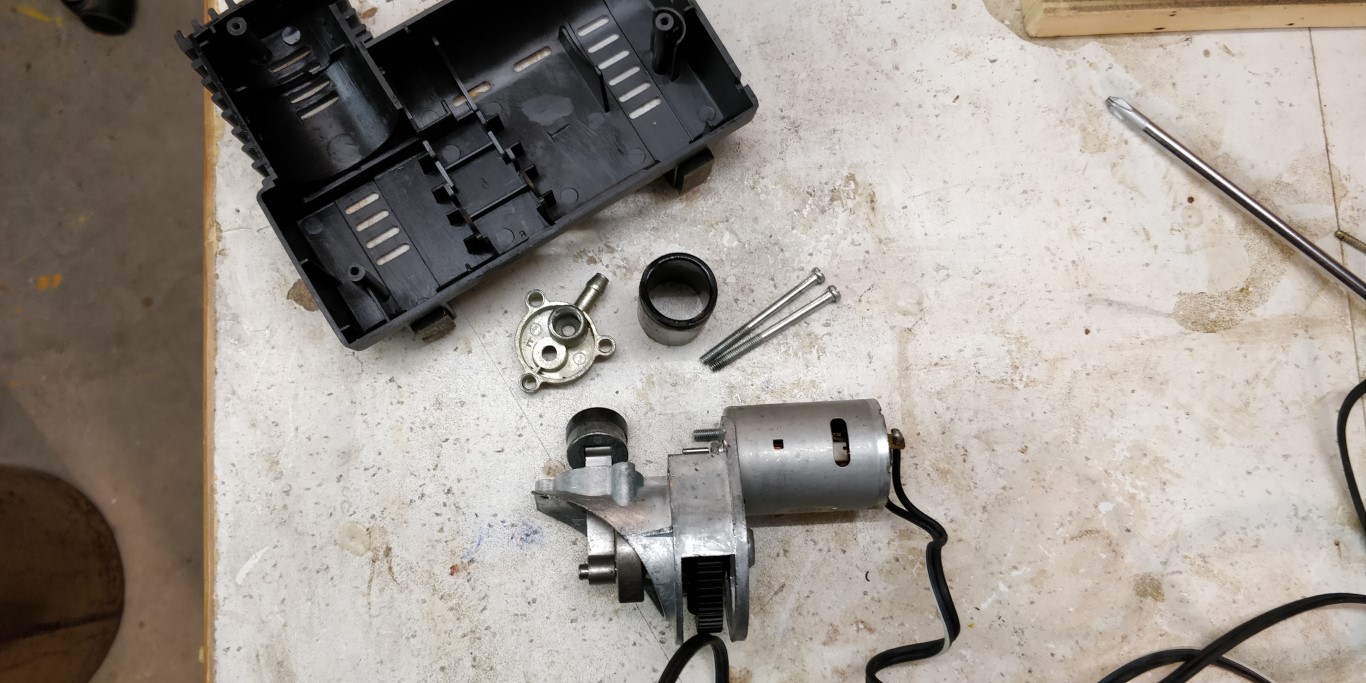

Le compresseur démonté.

- 3 -

|

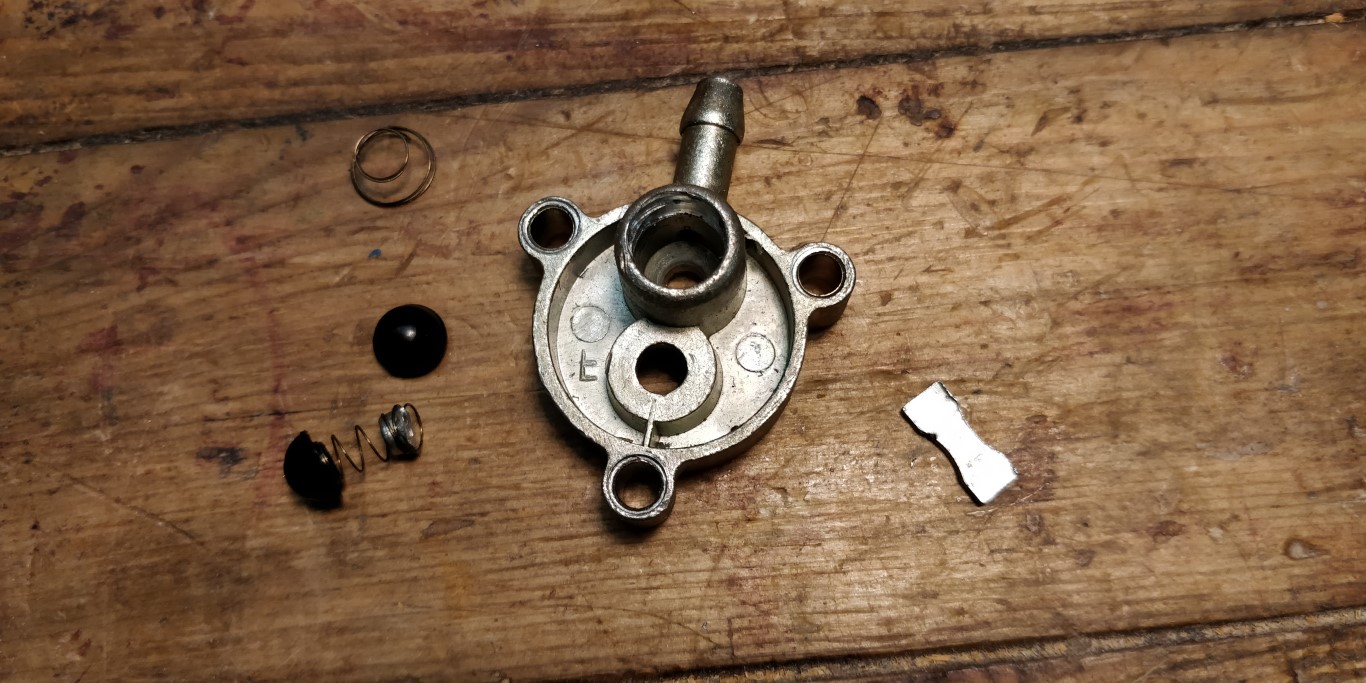

La modification consiste à enlever les soupapes anti retour, et simplement à les boucher de manière permanente.

- 4 -

|

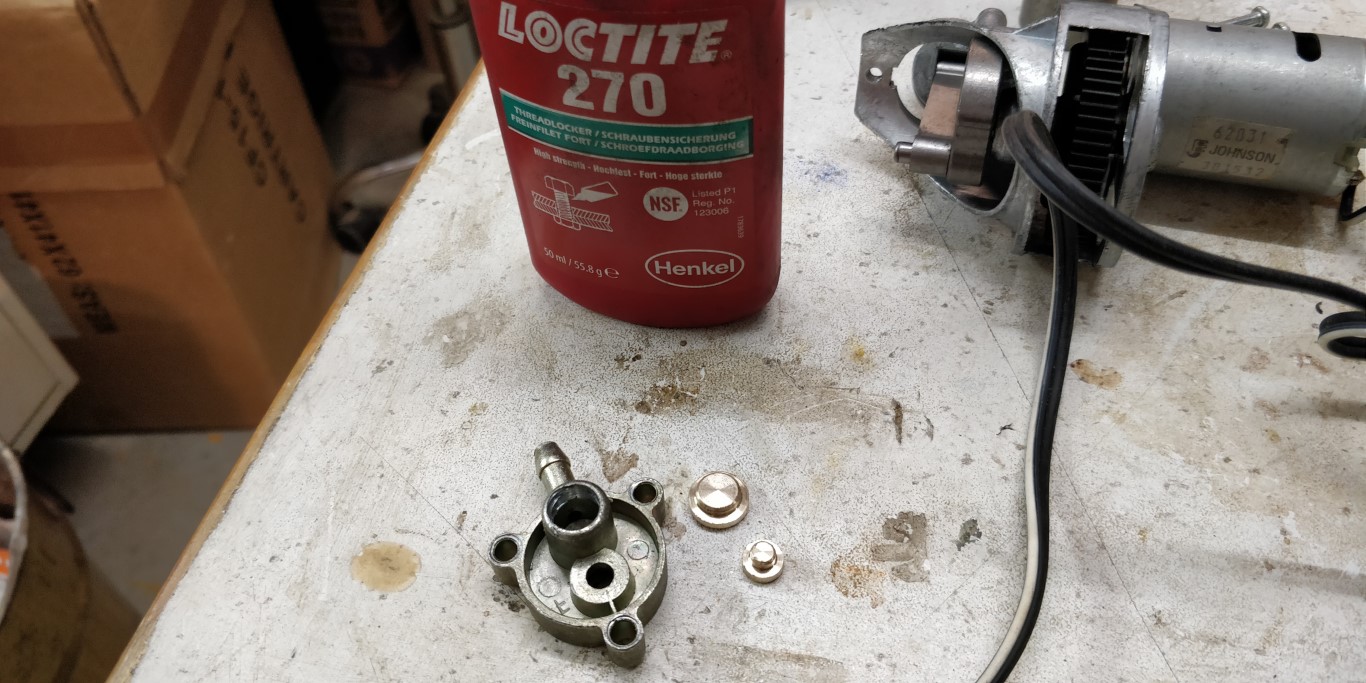

Bouchons collés à la place des soupapes.

- 5 -

|

Assemblage

- 6 -

|

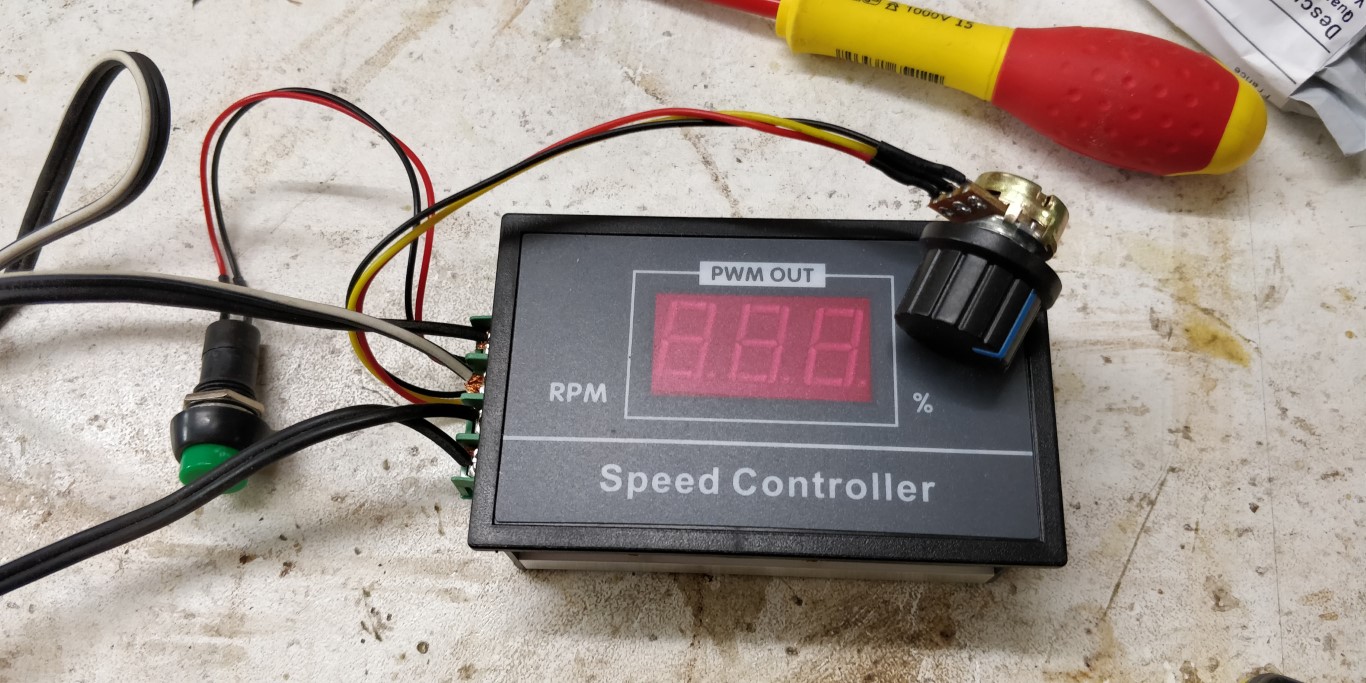

Régulateur de vitesse pour moteur DC

- 7 -

|

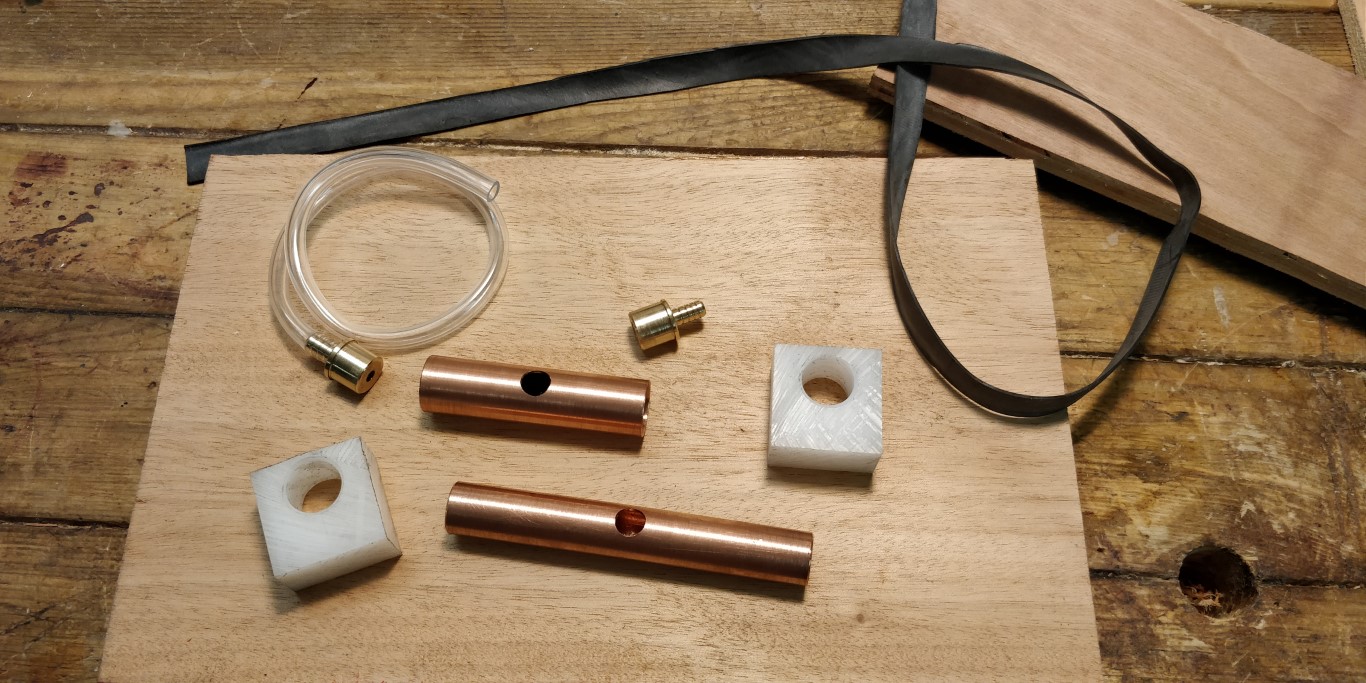

Mécanique de soupape pour commande à pédale du flux d’air.

- 8 -

|

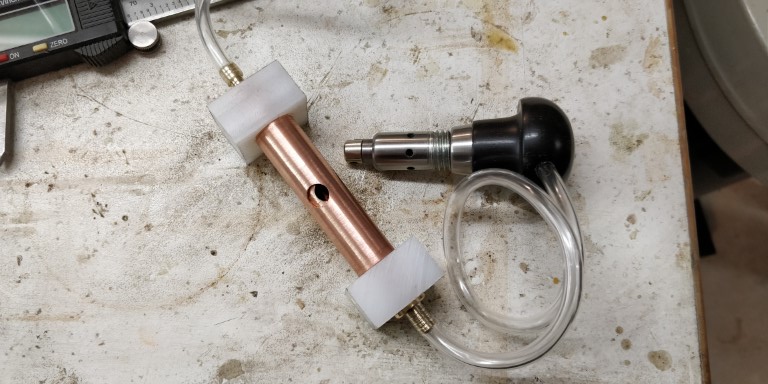

Mécanisme assemblé. Au repos, l’air s’échappe par l’évent.

- 9 -

|

Lorsque la bague tourne et bouche l’évent, l’air passe du compresseur à l’outil.

- 10 -

|

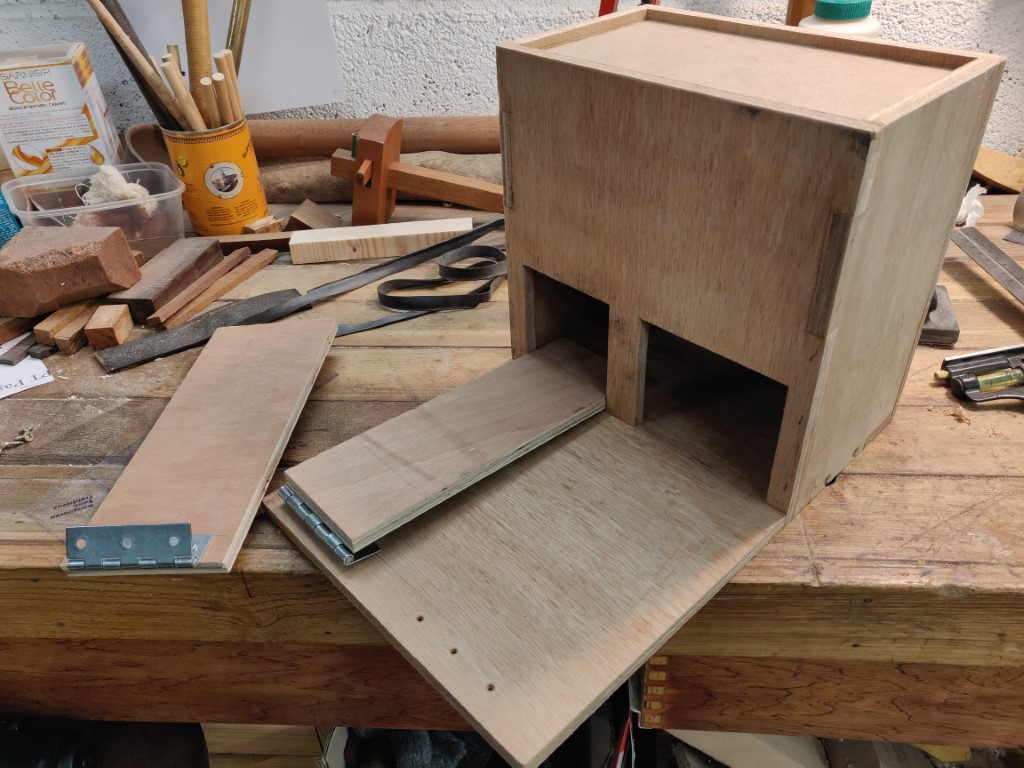

Le coffret avec ses deux pédales sur charnière.
Une pédale contrôle le flux d’air, et l’autre l’interrupteur marche/arrêt du compresseur.

Le porte outil manuel

- 1 -

|

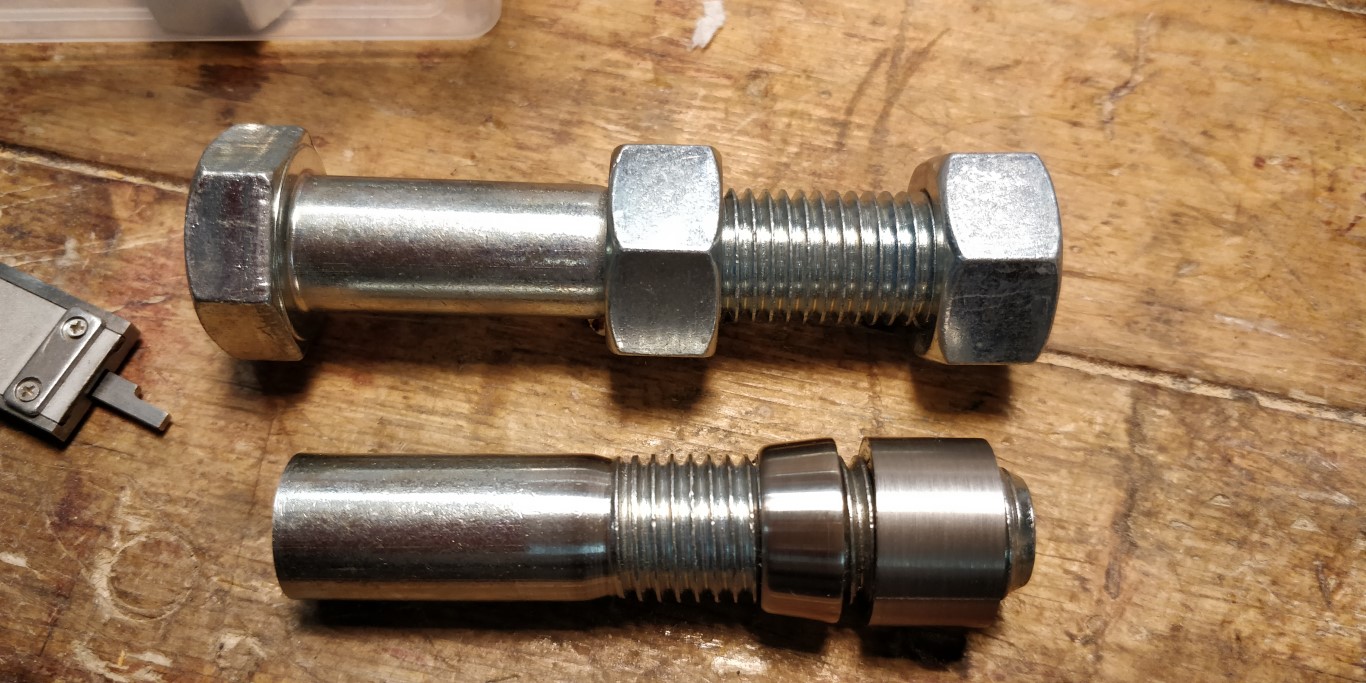

Partant d’un boulon, tournage au rond de deux écrous, et alésage central.

—|—

- 2 -

|

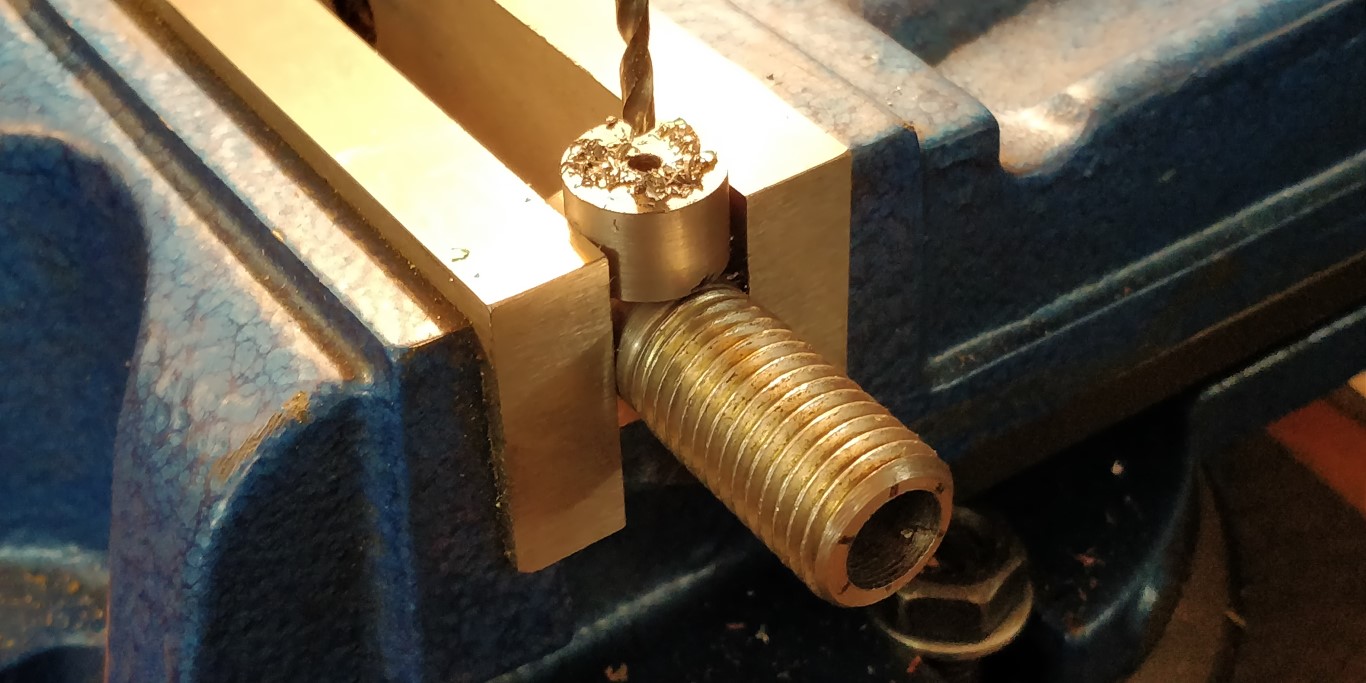

Perçage des évents.

- 3 -

|

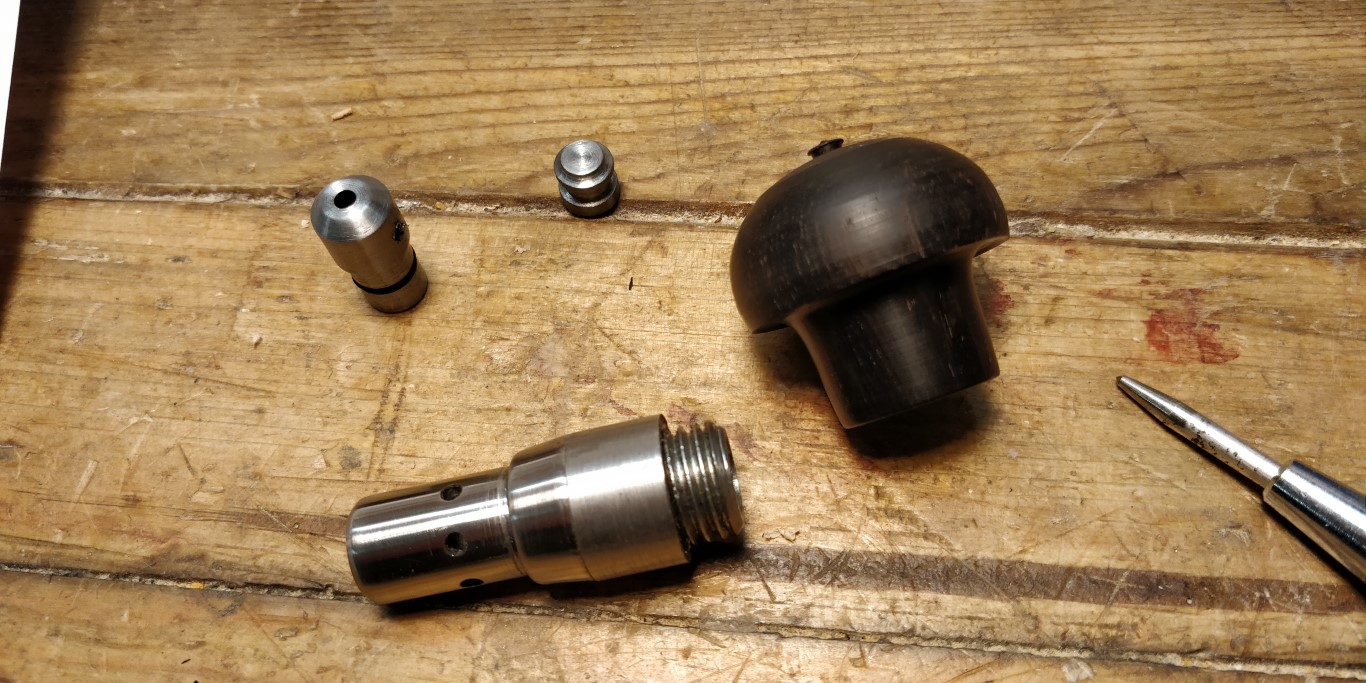

Poignée, noyau mobile et réduction pour le support d’outil.

- 4 -

|

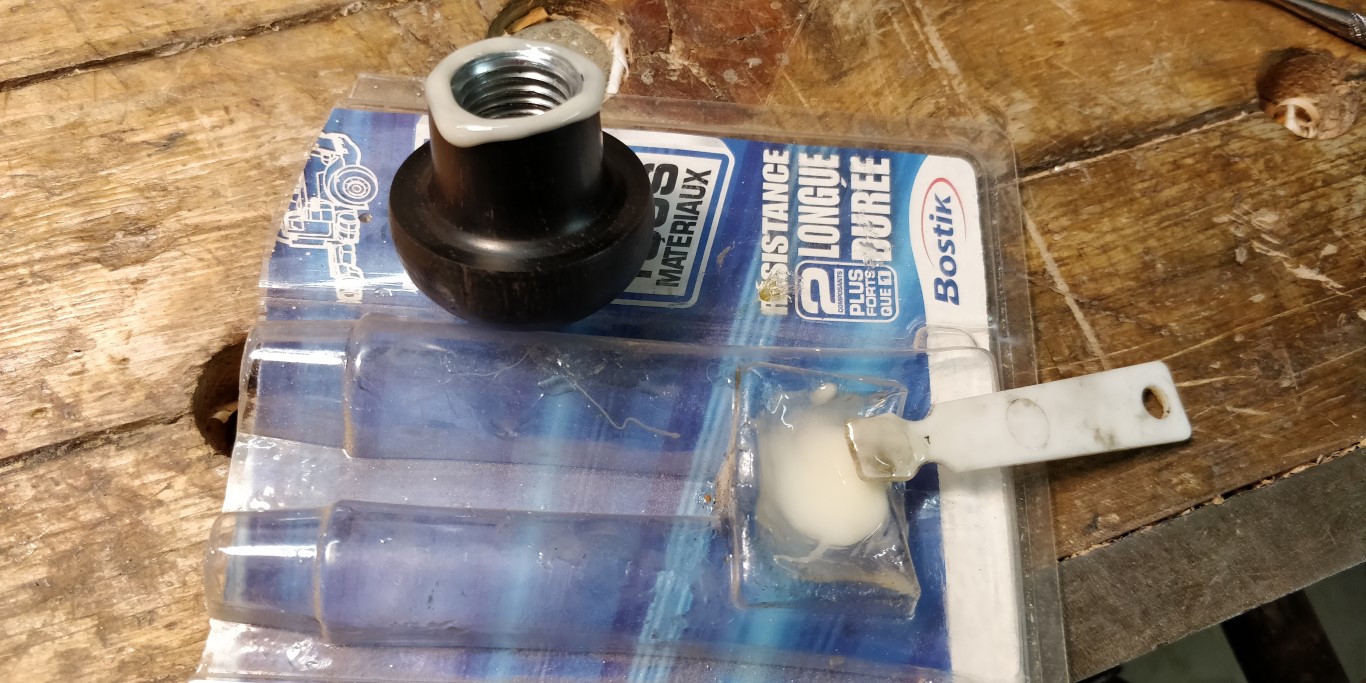

Collage à l’époxy du premier écrou dans la poignée.

- 5 -

|

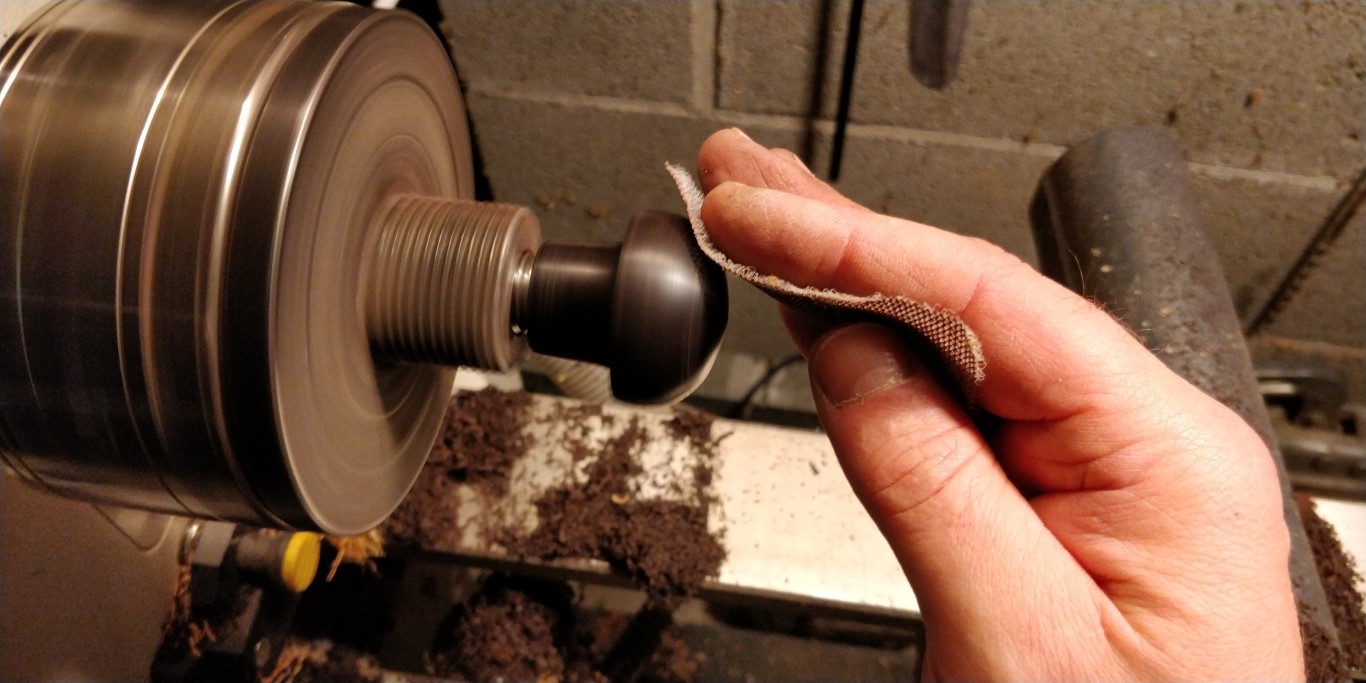

Ponçage de la poignée en ébène

- 6 -

|

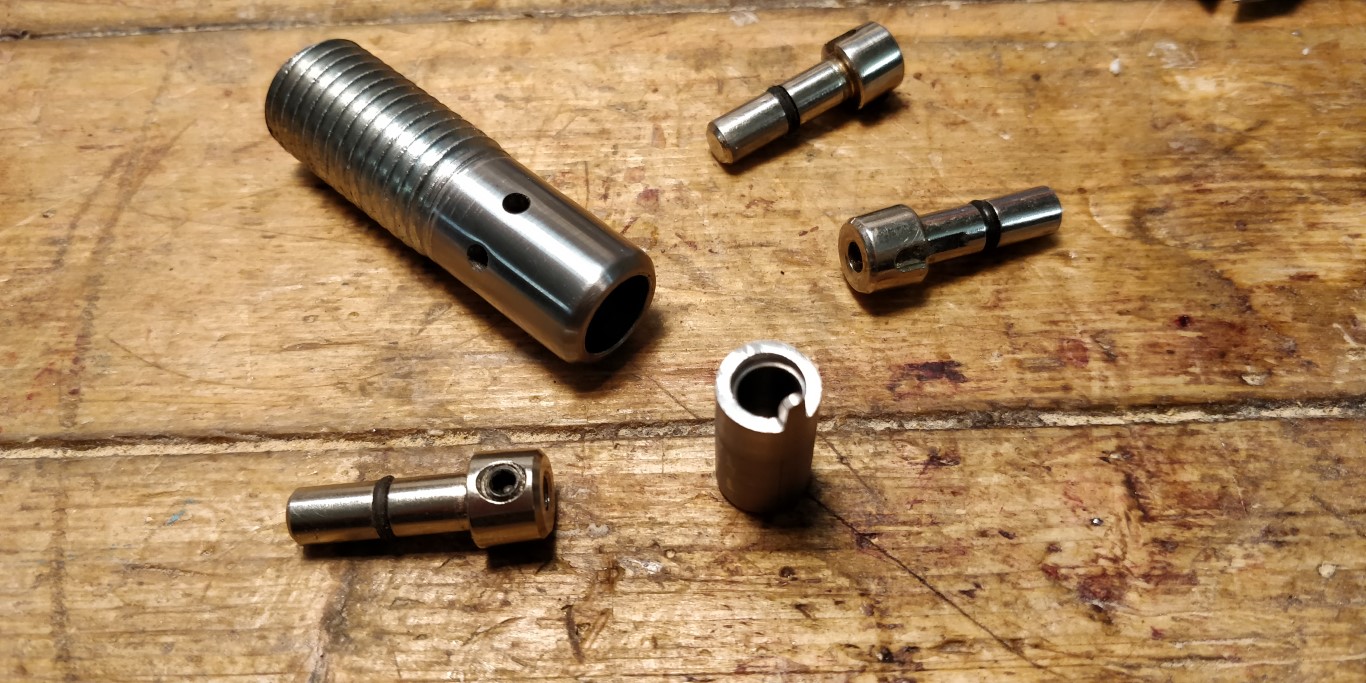

Les embouts porte outil sont du commerce.

- 7 -

|

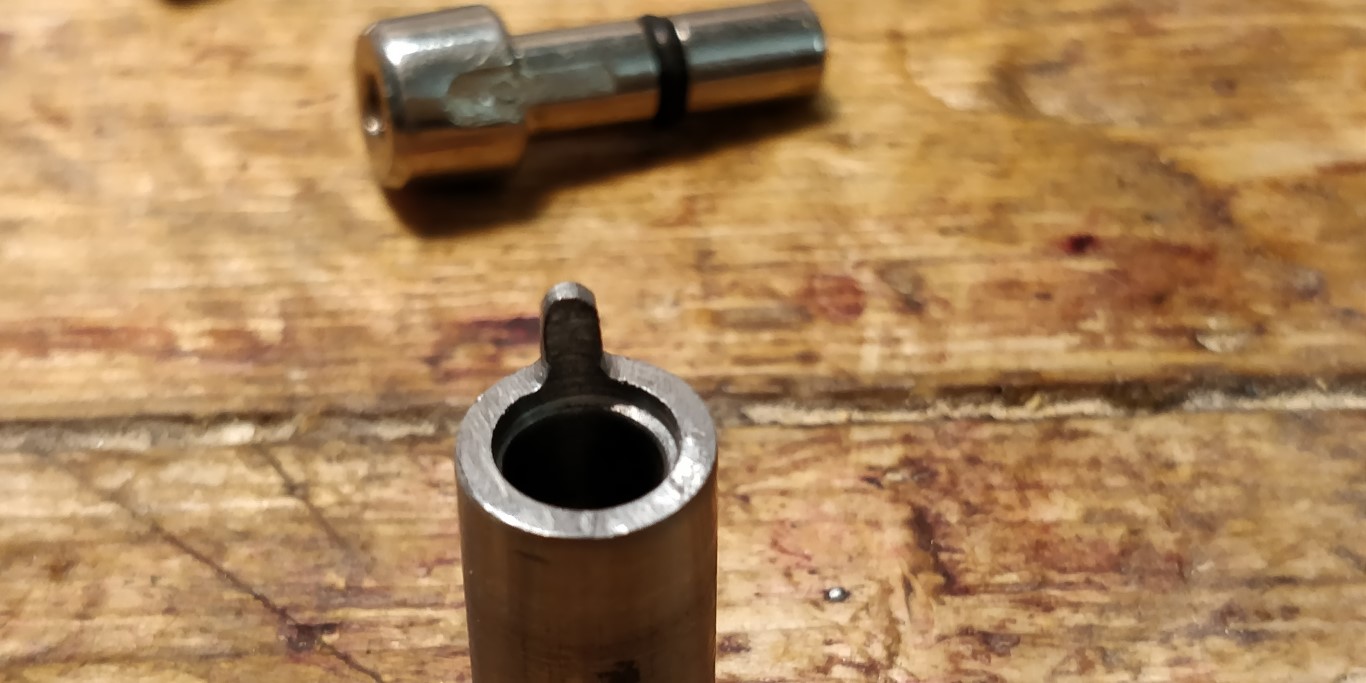

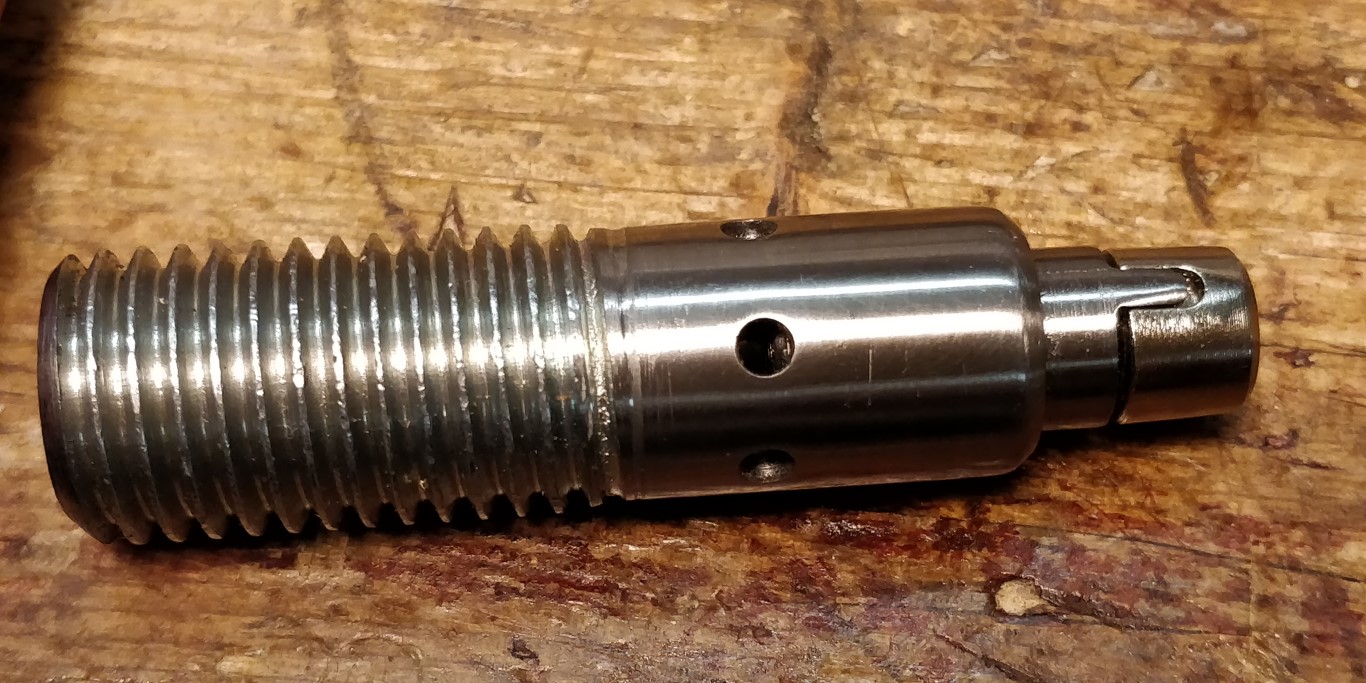

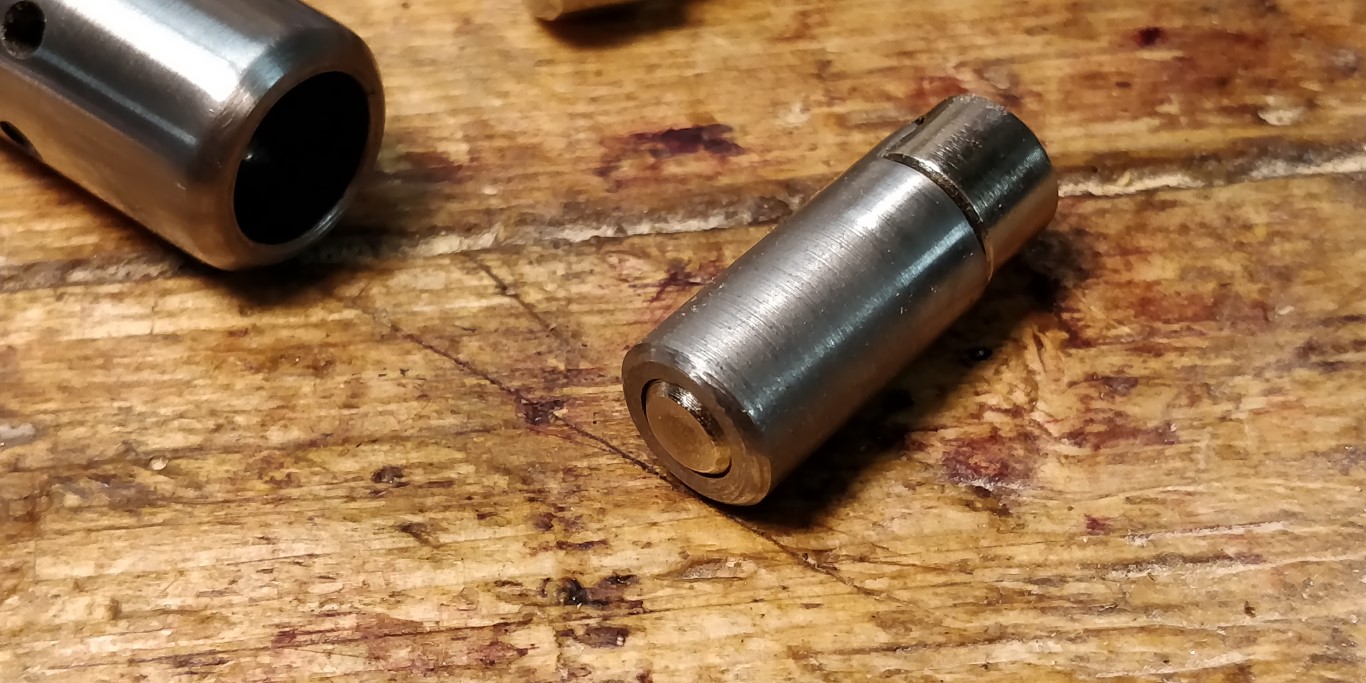

Réduction avec l’ergot pour empêcher l’outil de tourner.

- 8 -

|

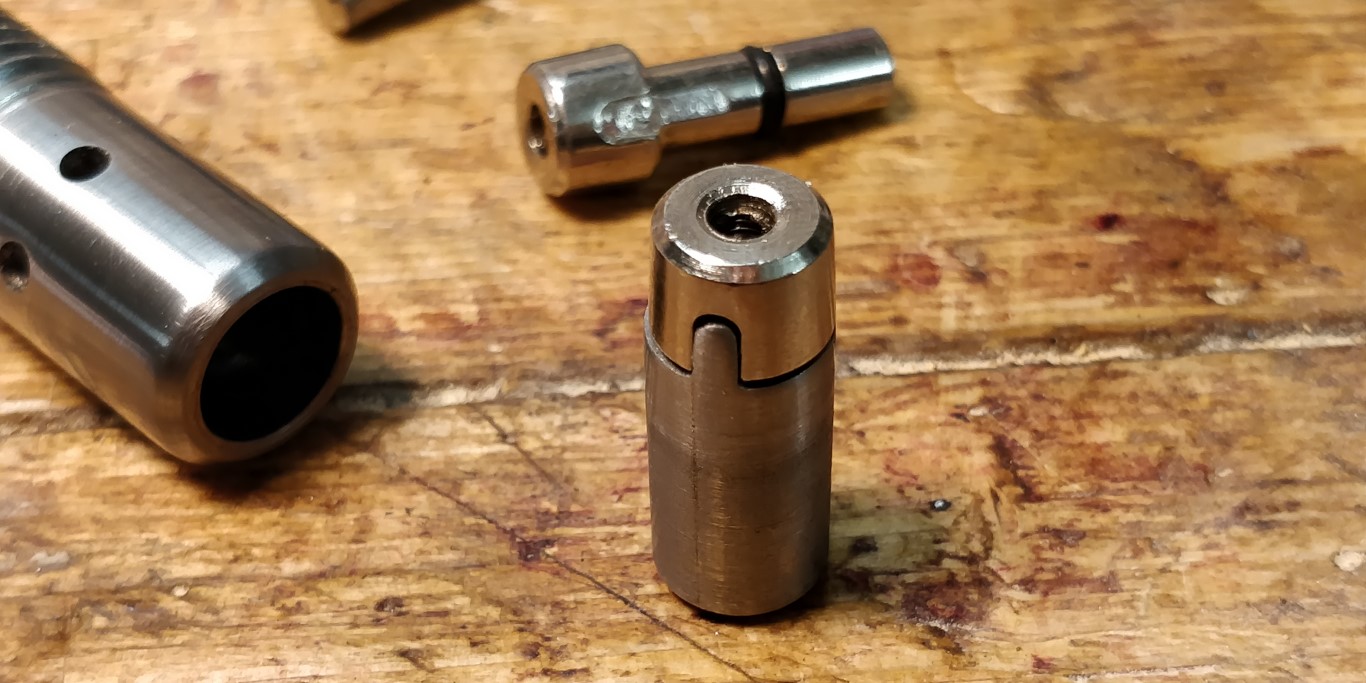

Réduction avec l’embout.

- 9 -

|

Le noyaux frappe directement sur l’embout.

- 10 -

|

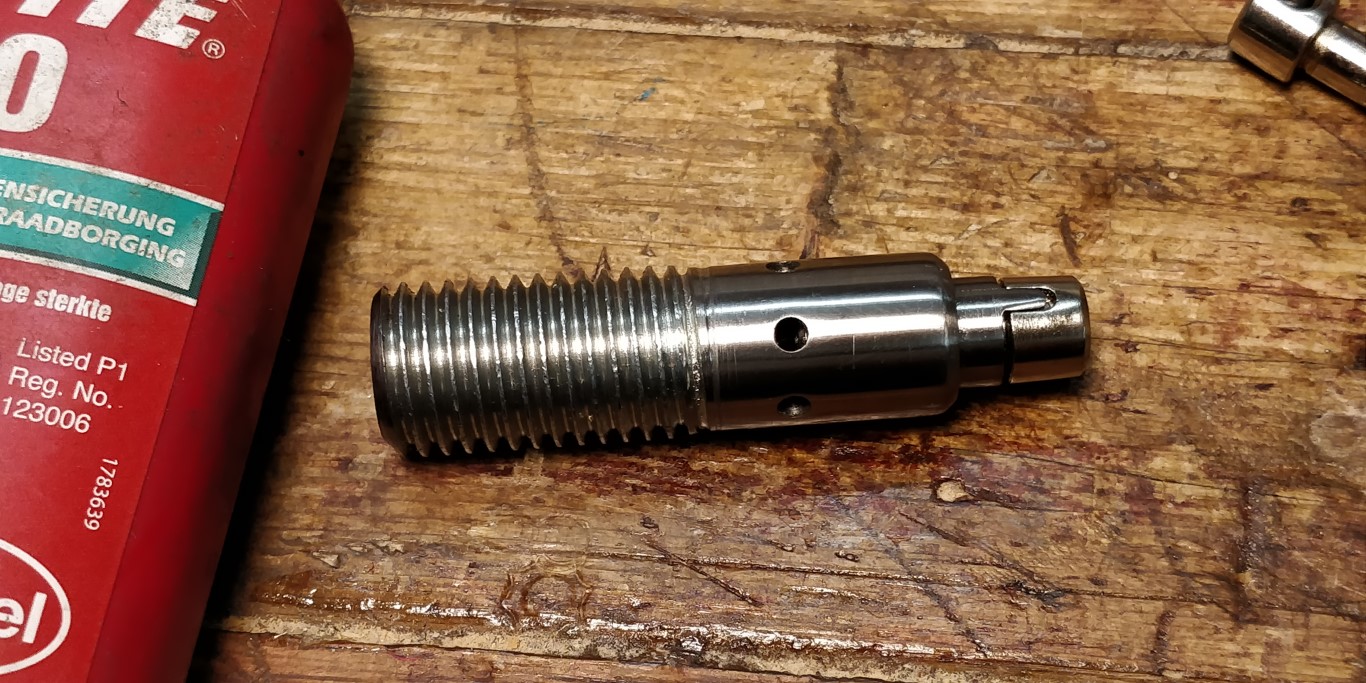

Collage de la réduction à la Loctite.

- 11 -

|

Assemblage

- 12 -

|

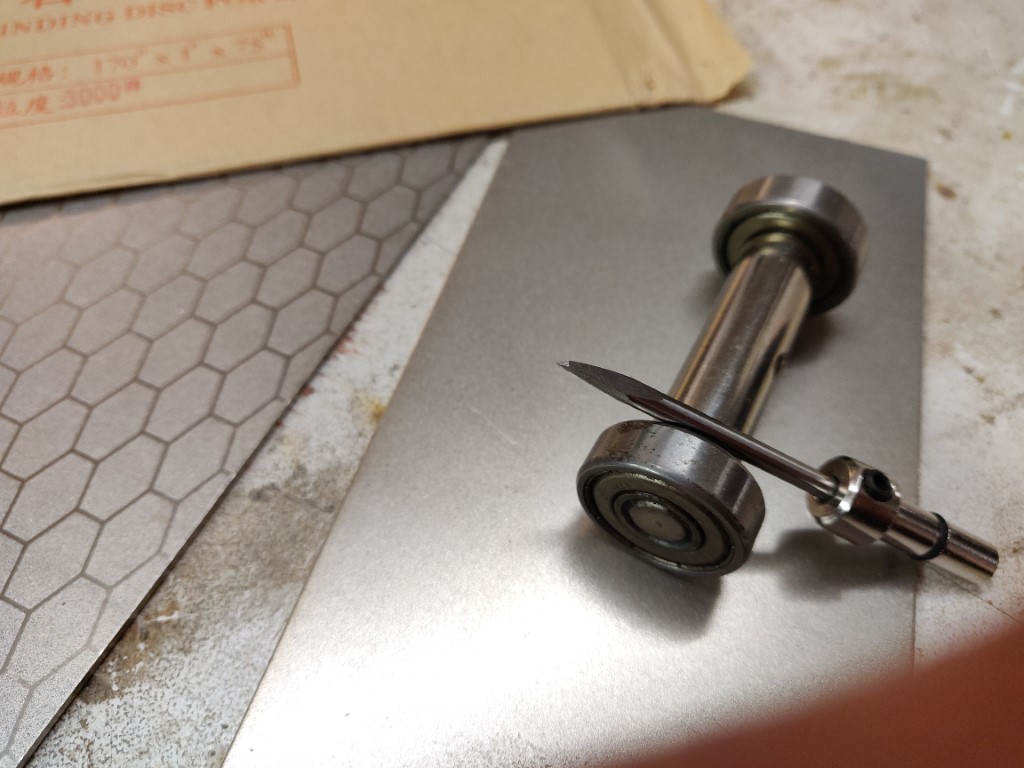

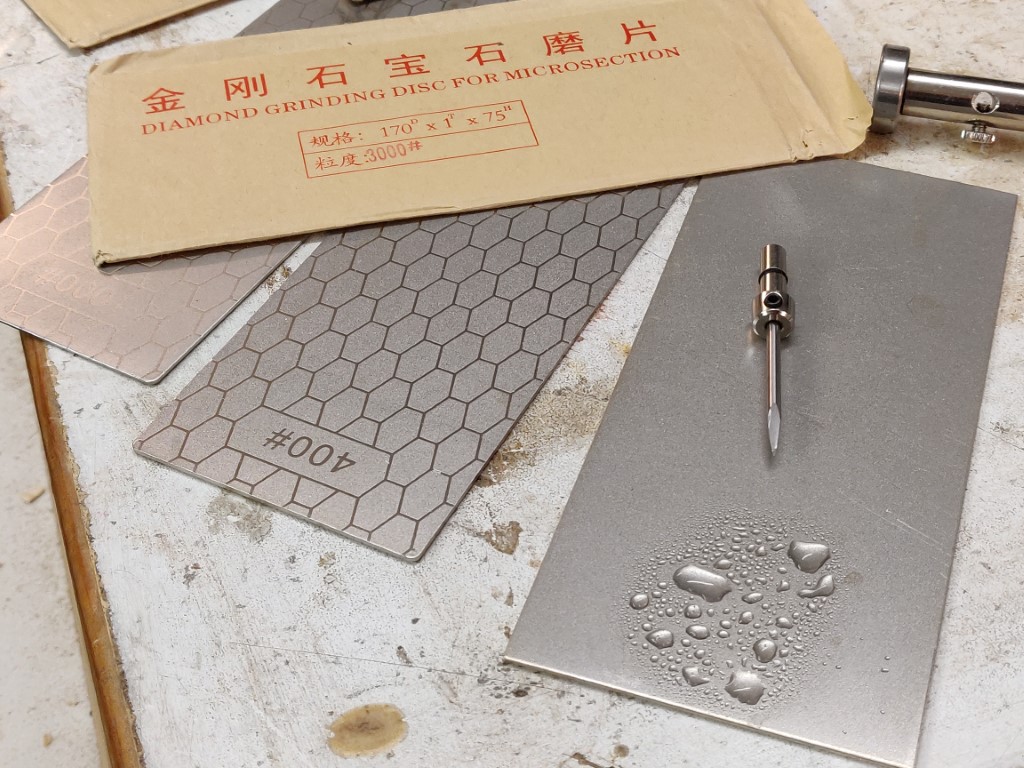

Affutage d’un graveur.

- 13 -

|

Affutage d’un graveur.

- 14 -

|

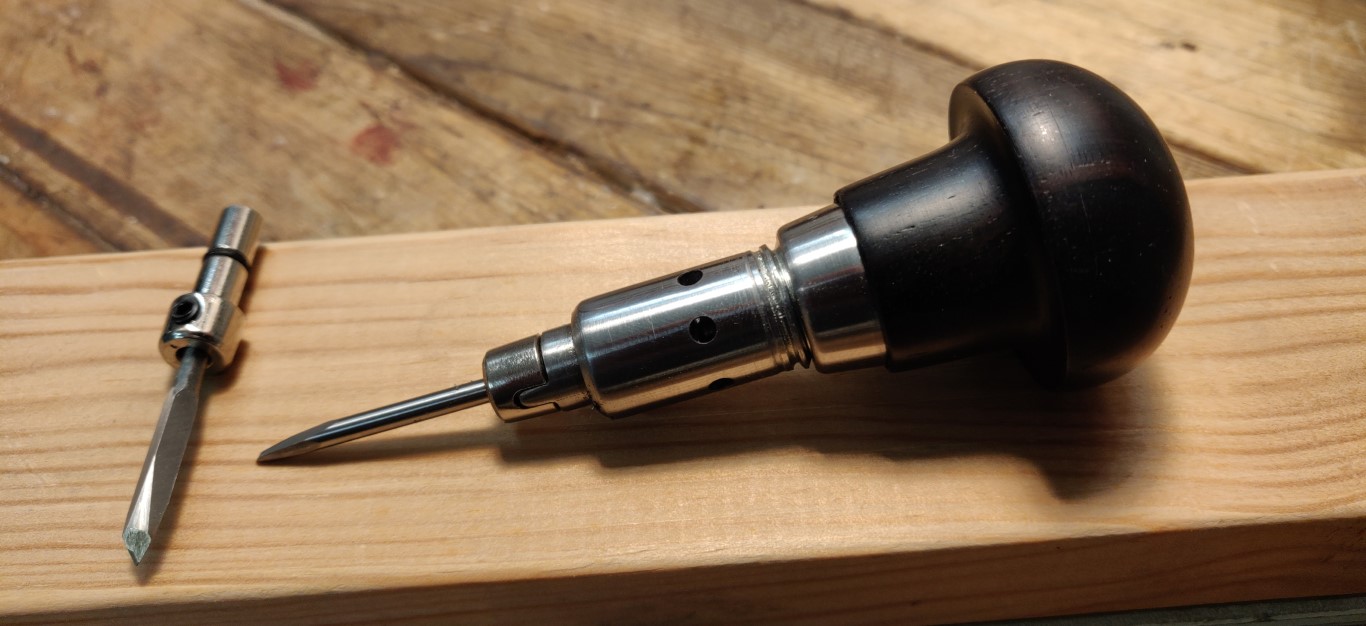

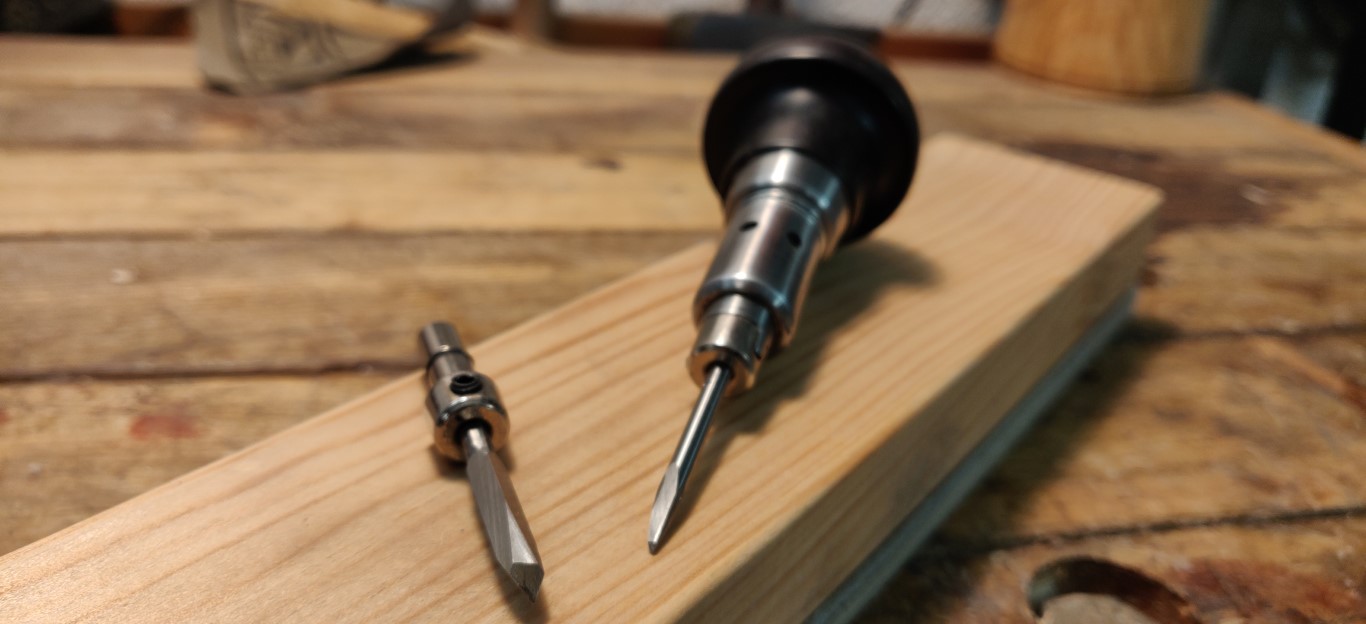

Porte outil terminé.

- 15 -

|

Porte outil terminé.

- 16 -

|

Porte outil terminé.

- 17 -

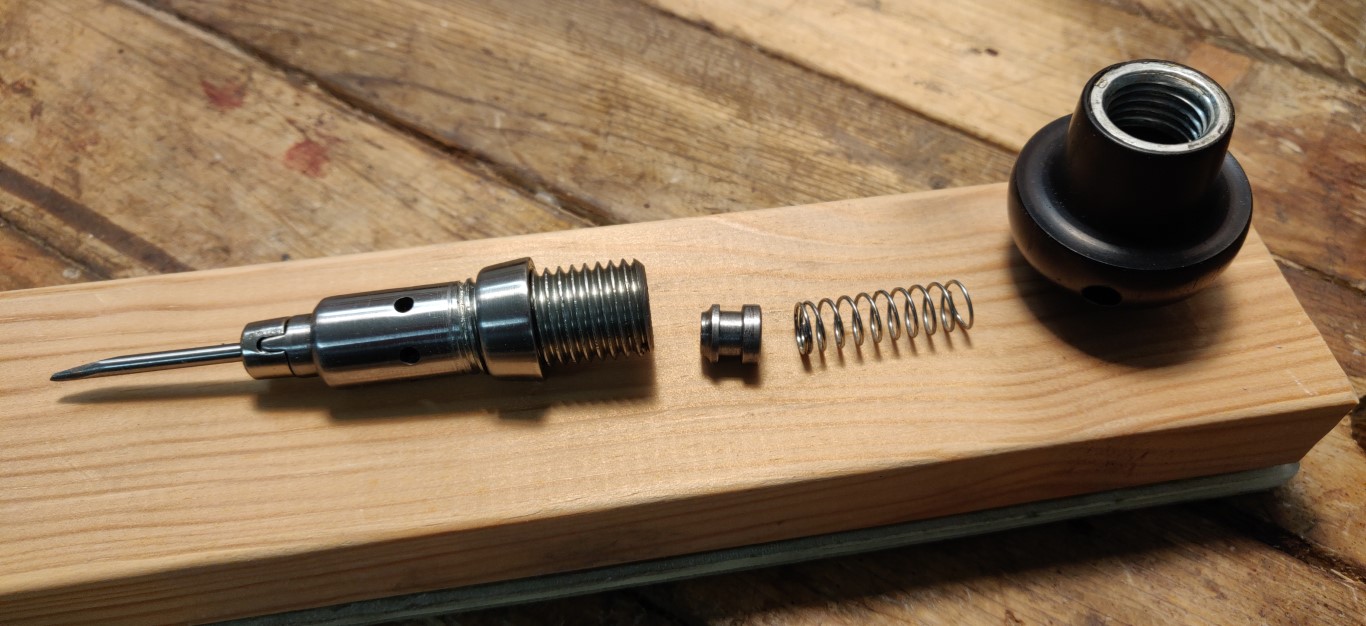

| Vue éclatée.

N’hésitez pas à me laisser un commentaire ici, ou sur Facebook, ou encore sur HomemadeTools.

Christophe.
