Presse d'établi horizontale

Presse horizontale à profile bas pour dessus d'établi

31-10-2022

Lecture de 3 Minutes

Table des matières :

Butée à griffe

J’ai depuis un moment installé une butée à griffe escamotable en bout de mon établi (voir images ci dessous).

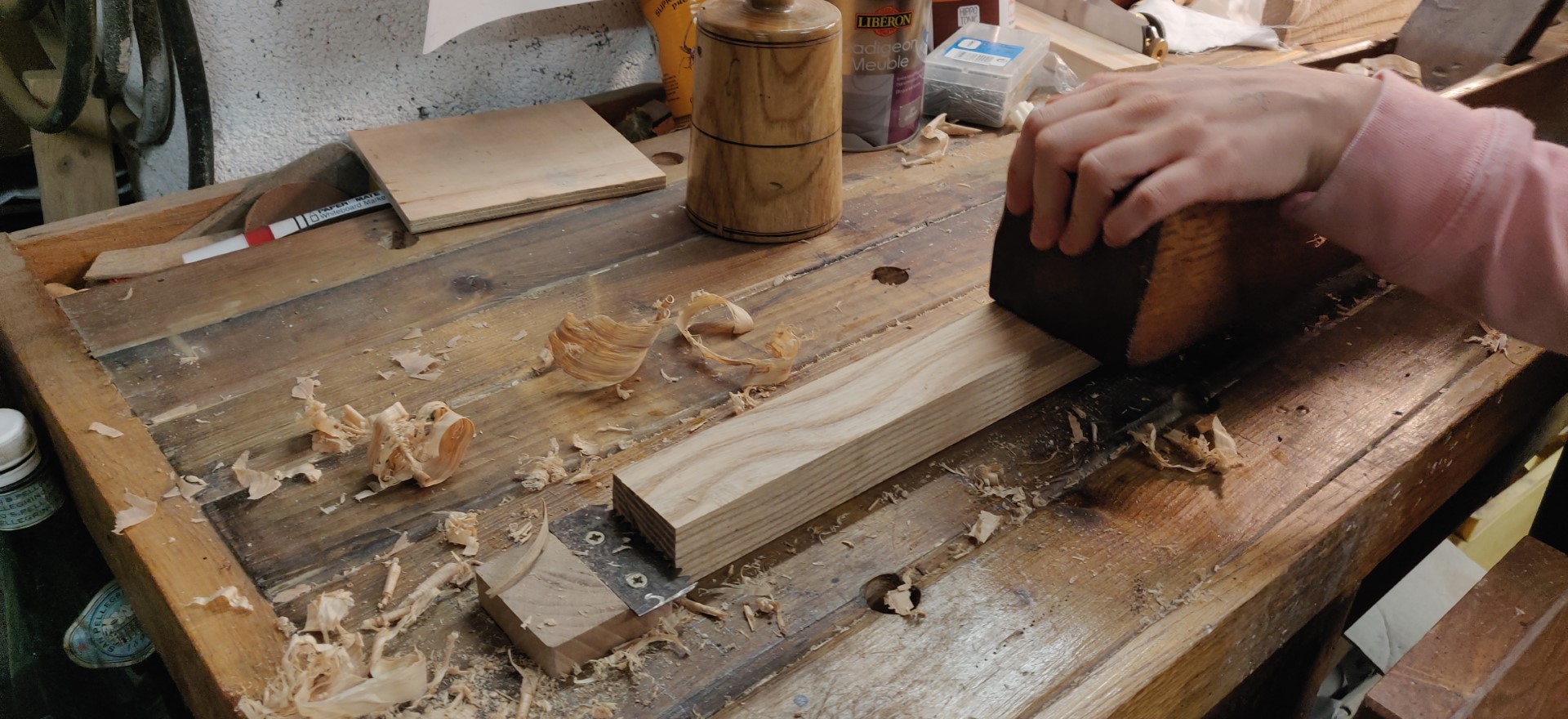

Cette butée sert à bloquer les pièces que l’on souhaîte raboter sur la longueur. La pièce est maintenue grâce à des griffes en métal.

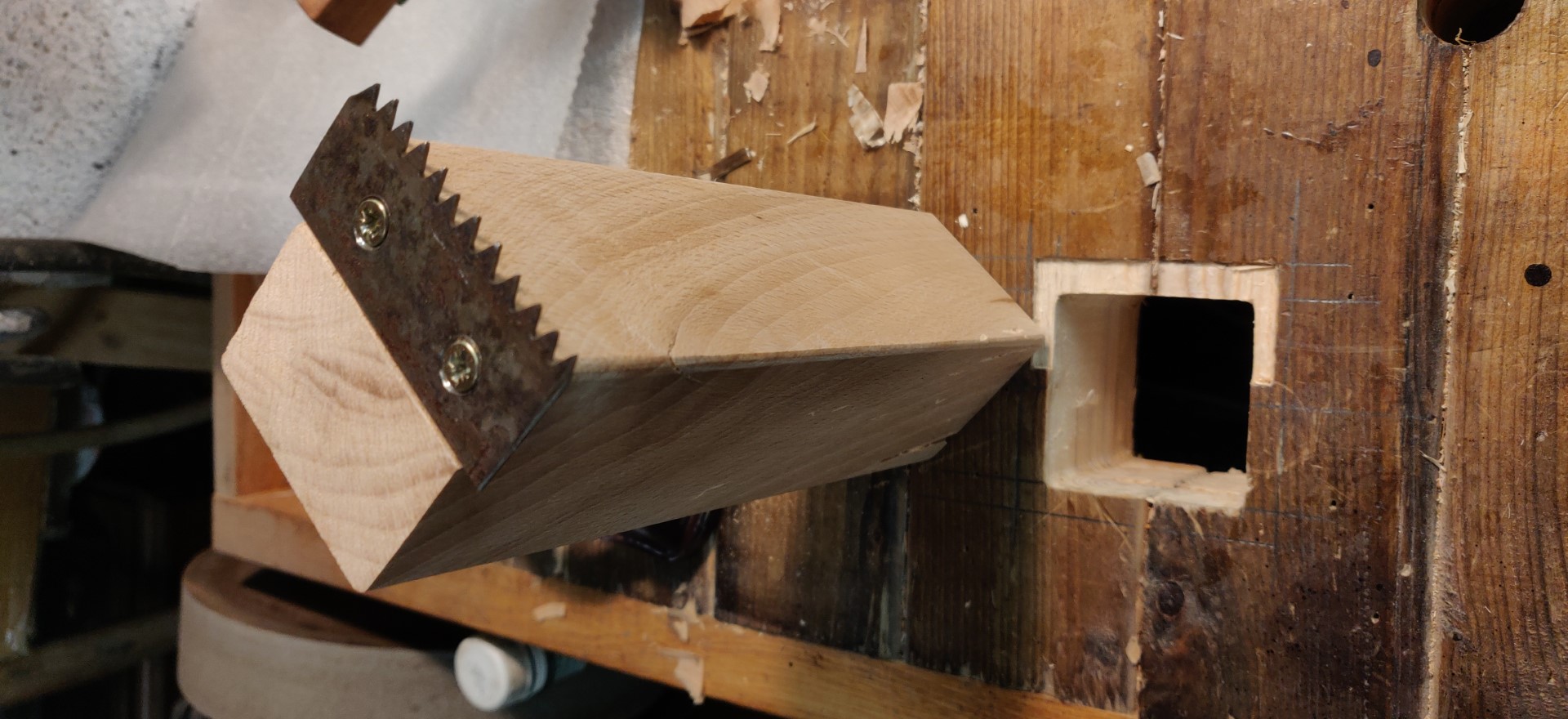

Cette butée est totalement escamotable, les griffes sont faites avec un morceau de lame de scie à ruban, vissé dans une feuillure en bout du poteau carré de hêtre.

Un logement est creusé dans l’établi pour noyer les griffes lorsque la butée ne sert pas.

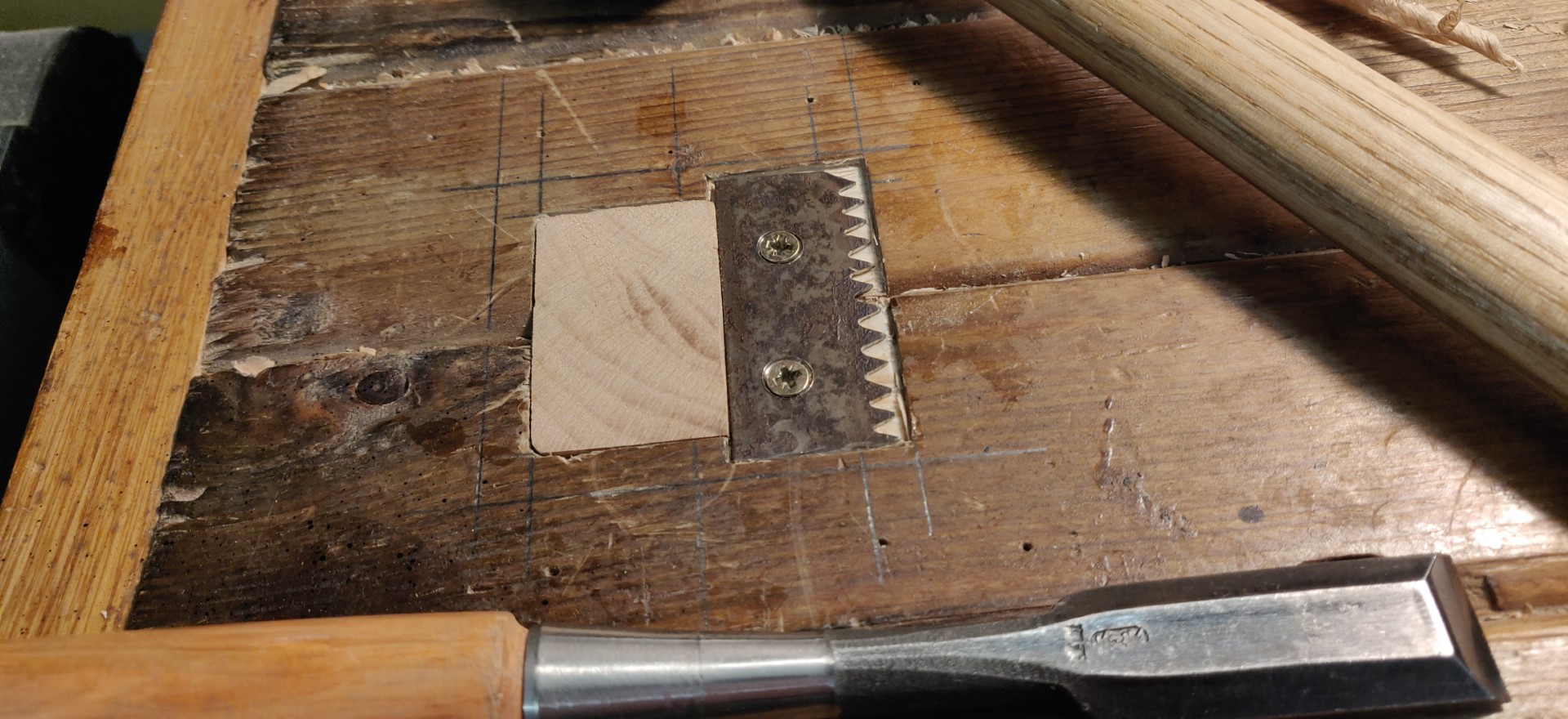

Griffe métal faites d'une chute de lame de scie à ruban.

La butée escamotée sous la surface de l'établi.

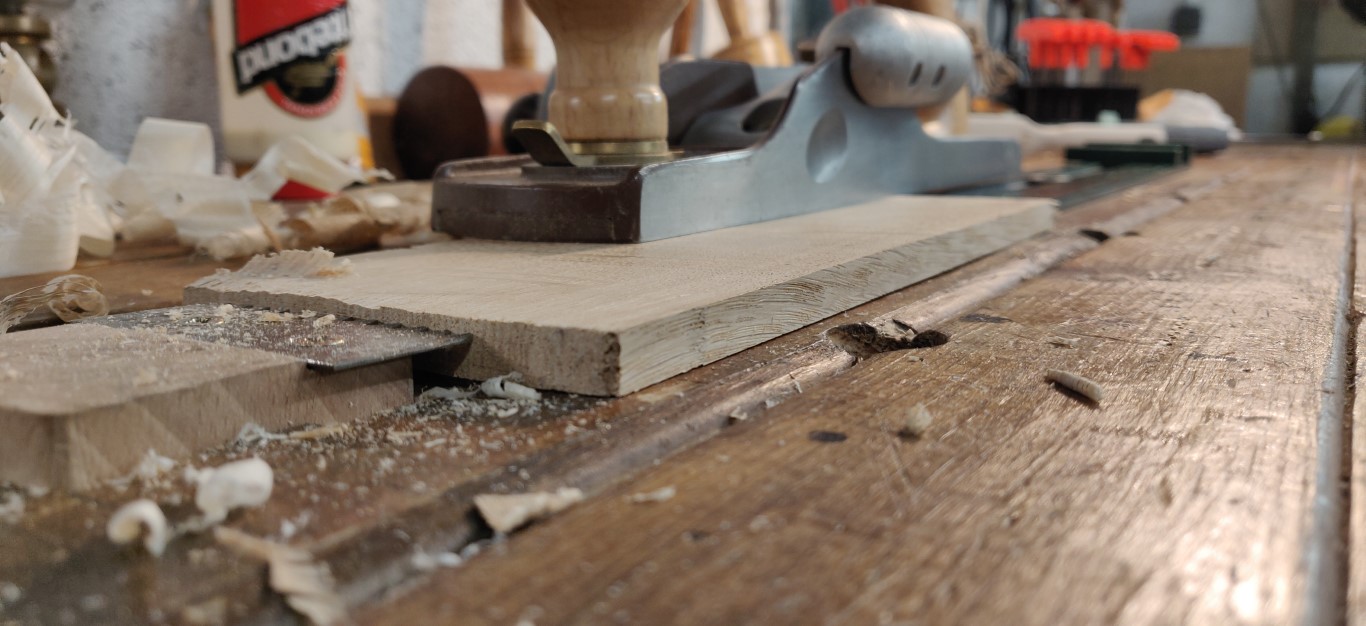

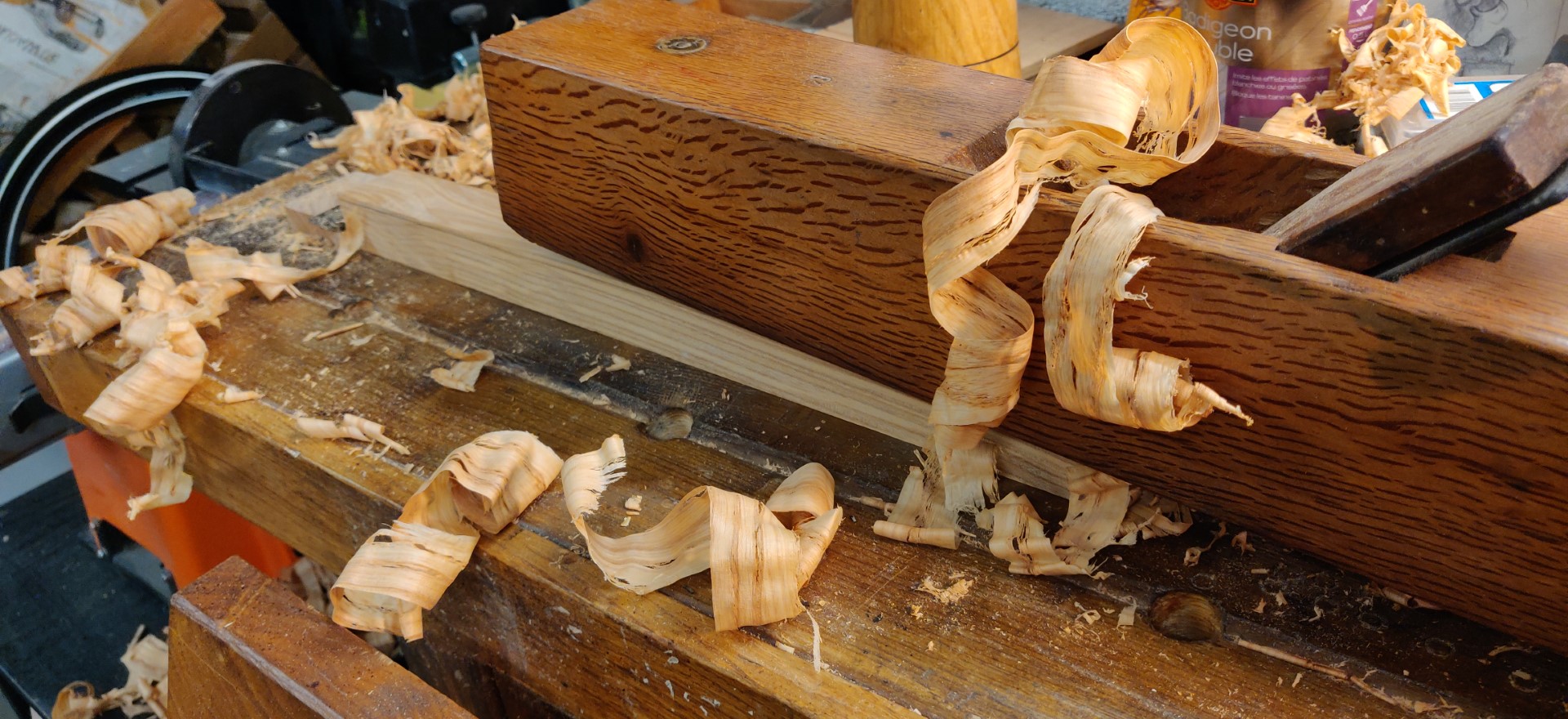

Il peut arriver qu'avec le recul du rabot, la pièce recule également et se détache des griffes.

La simple butée en bout pour le rabottage a cependant ses limites, car la pièce à souvent tendance à reculer en même temps que le rabot. Idéalement, il faut presser la pièce contre sa butée, le plus souvent au moyen d’une presse transversale, malheureusement je n’ai pas la place sur mon établi pour en installer une.

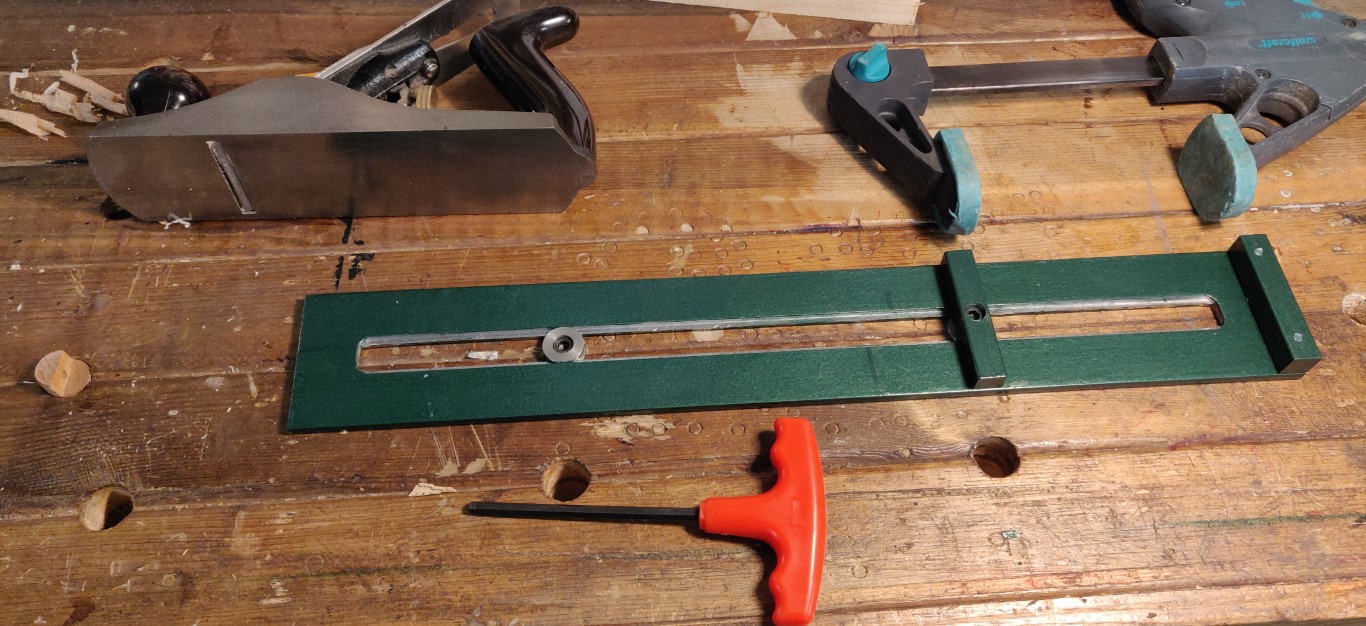

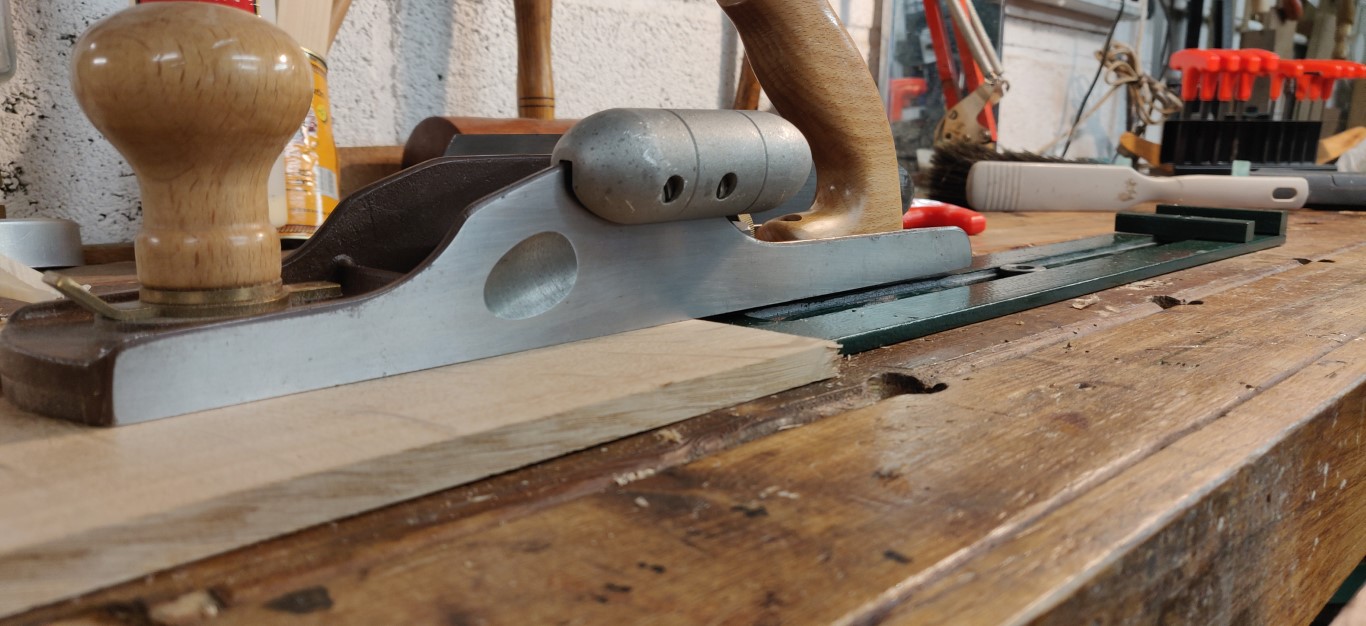

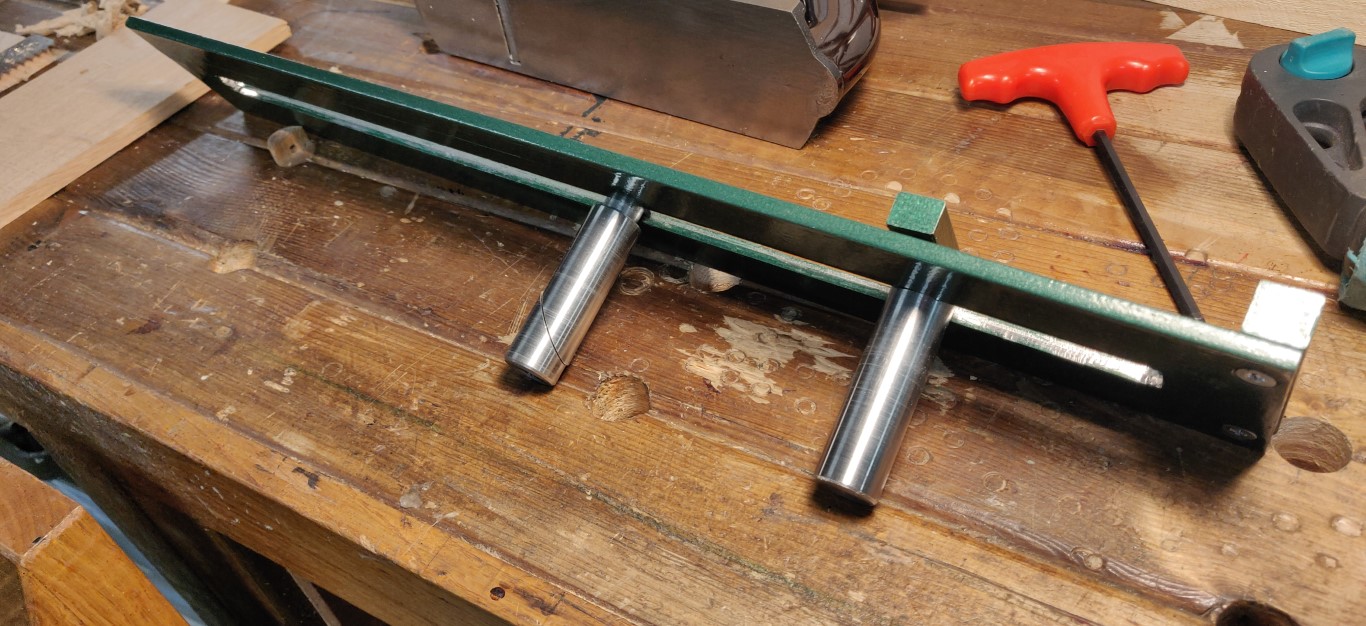

Ma Presse horizontale

Le mécanisme que j’ai imaginé répond aux contraintes :

Doit s’dapter à la longueur des pièces, de quelques cm à presque 2m.

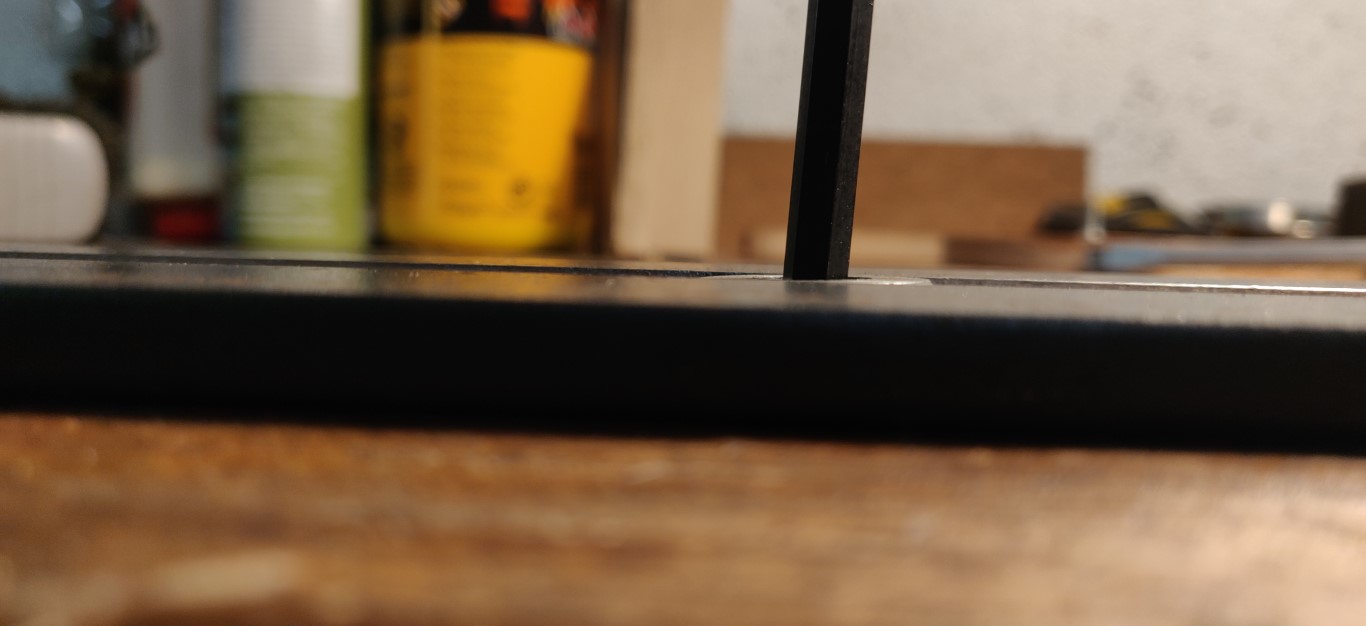

Hauteur minimale pour que le talon du rabot puisse passer au dessus.
Encombrement minimum, rangement facile.

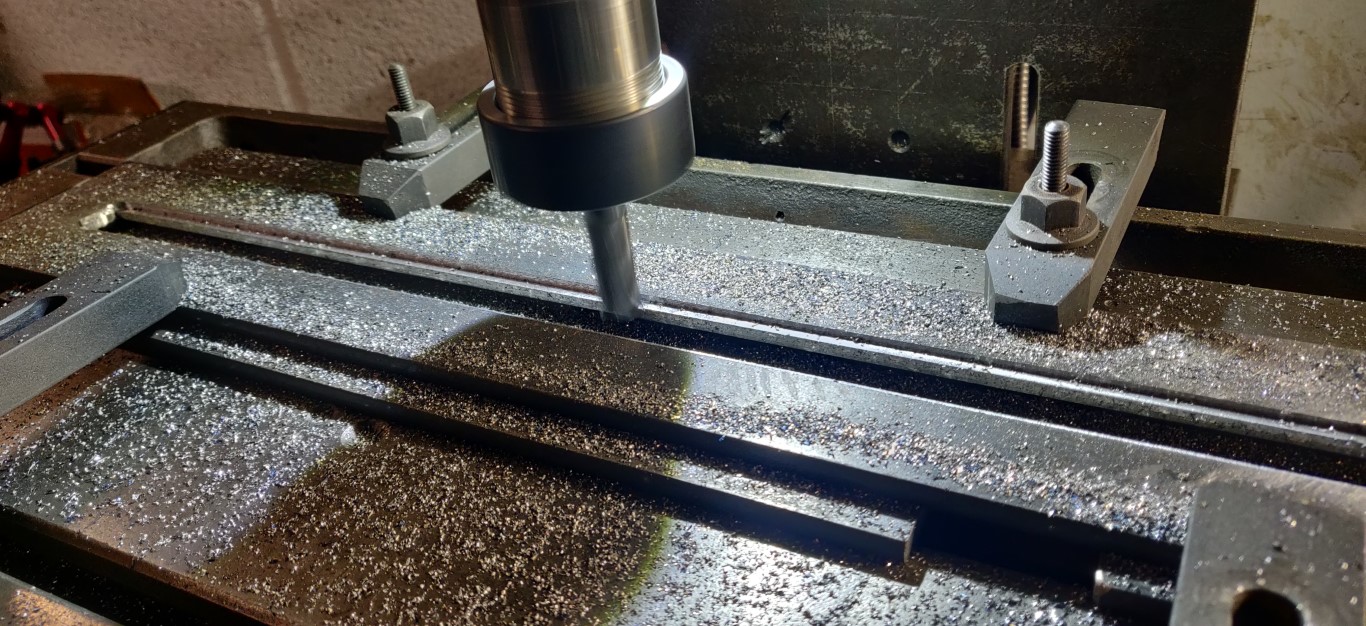

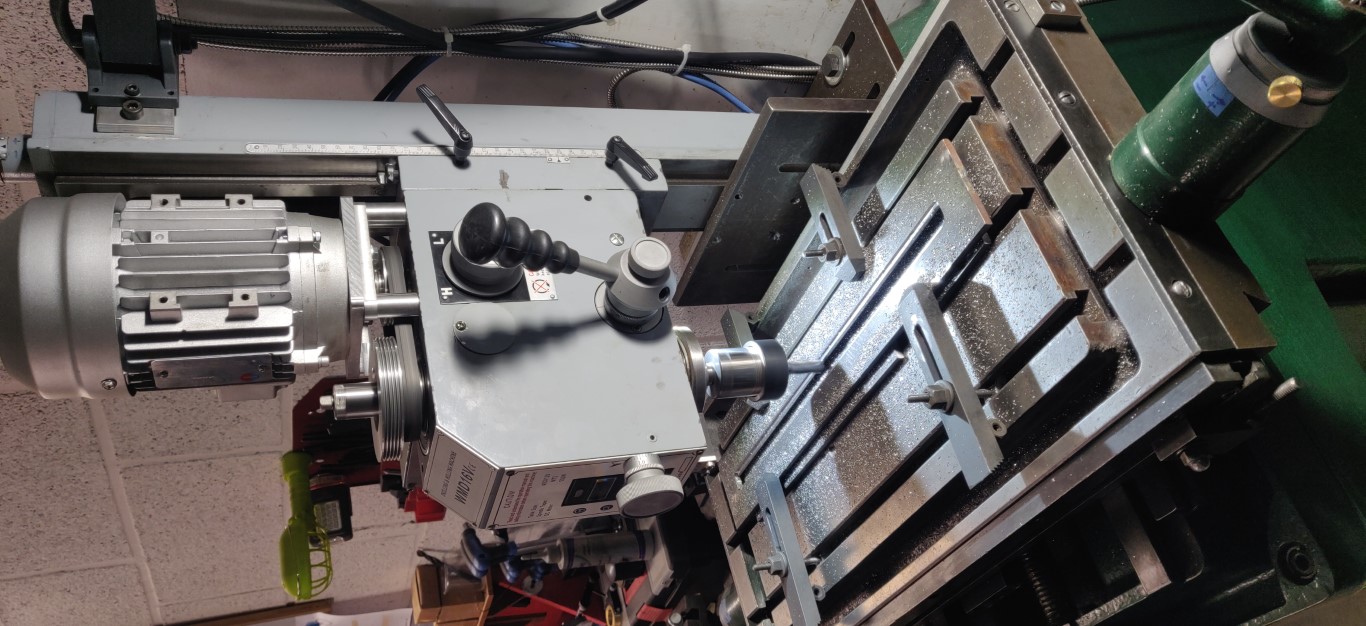

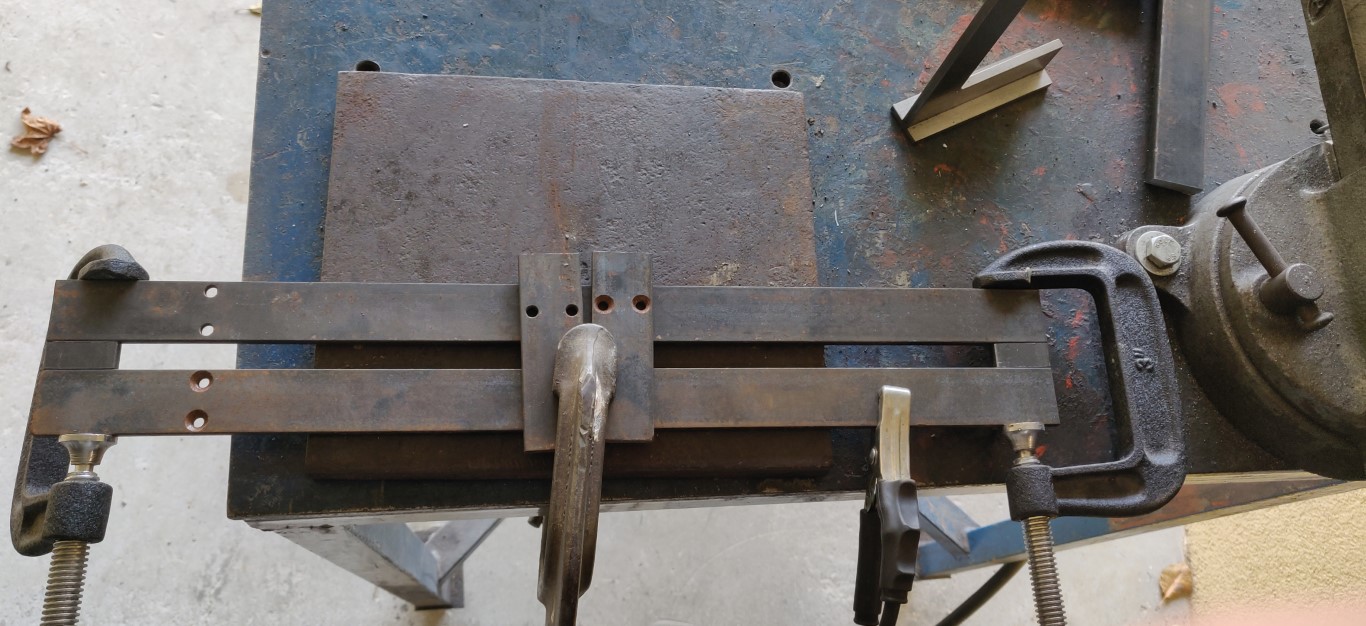

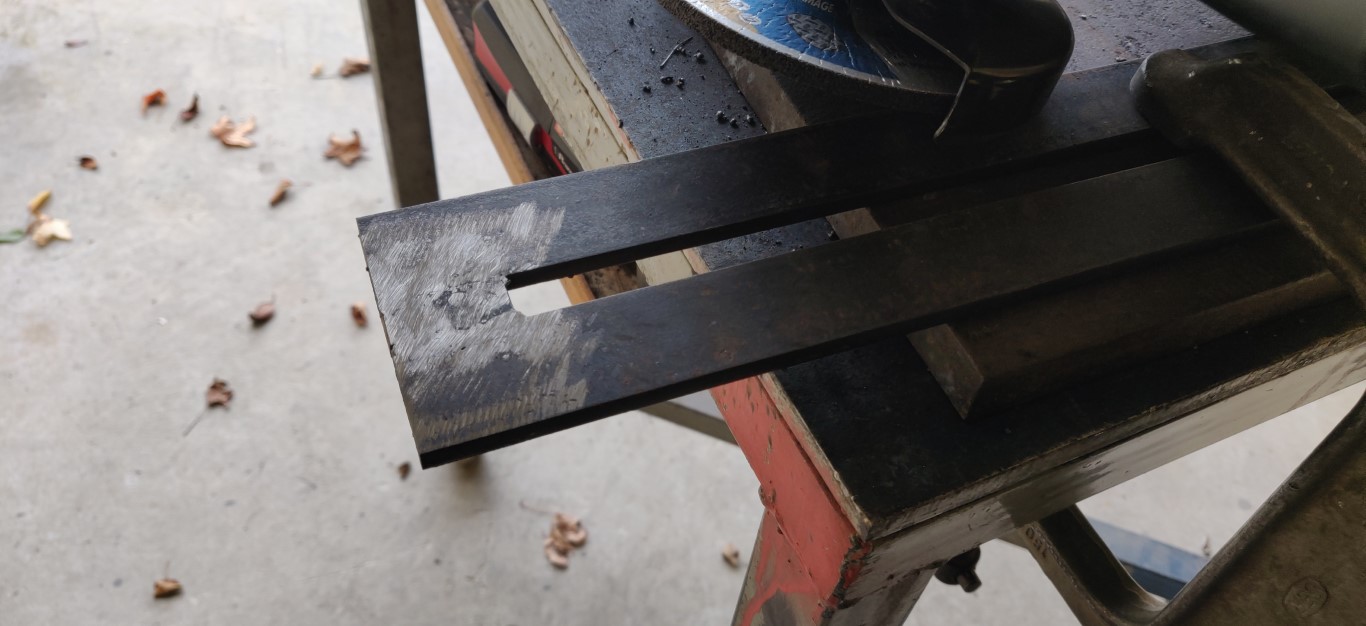

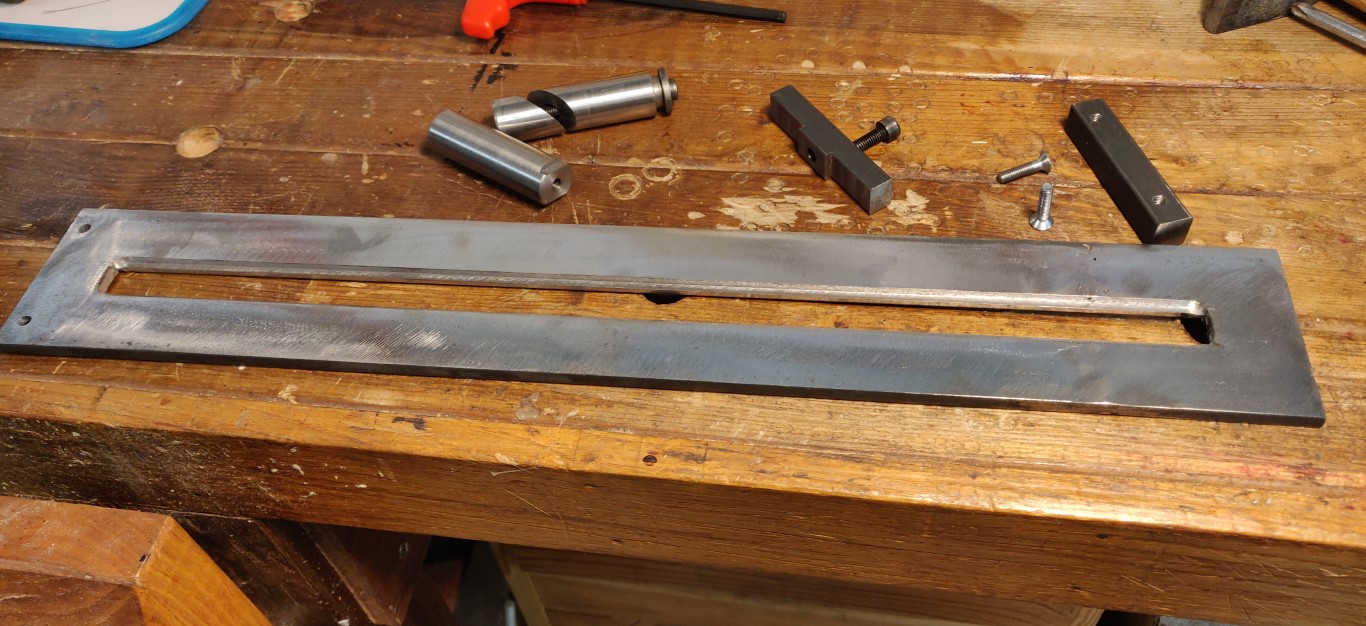

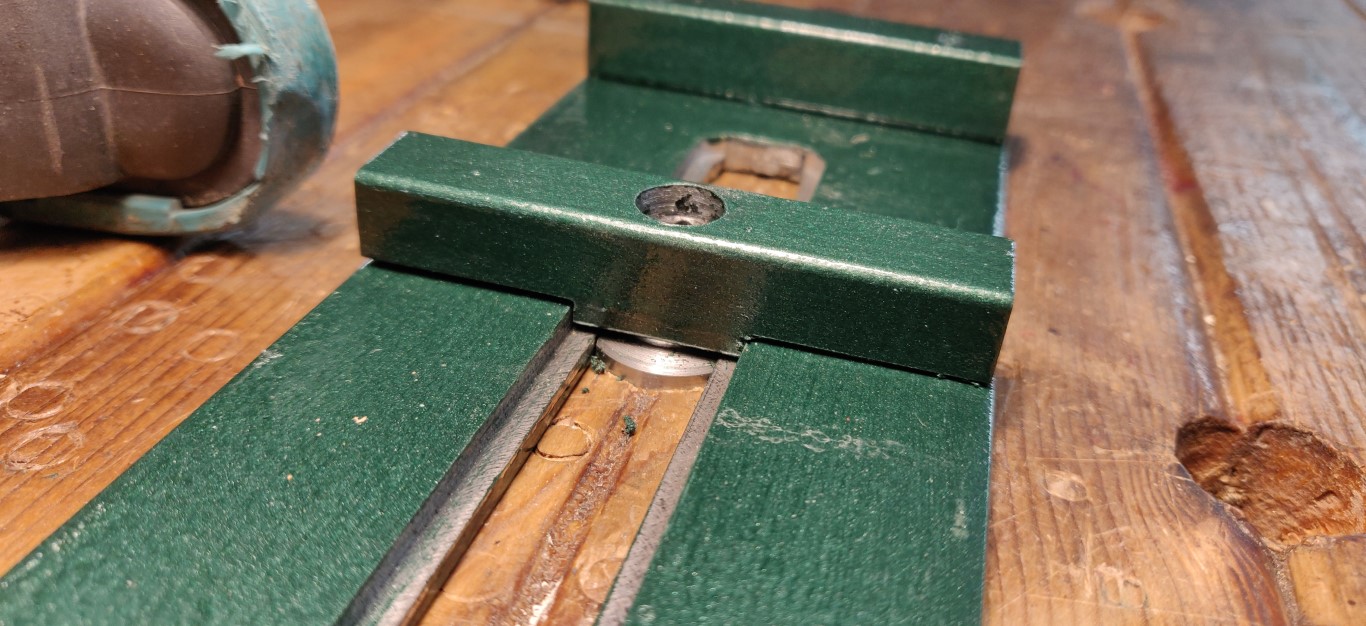

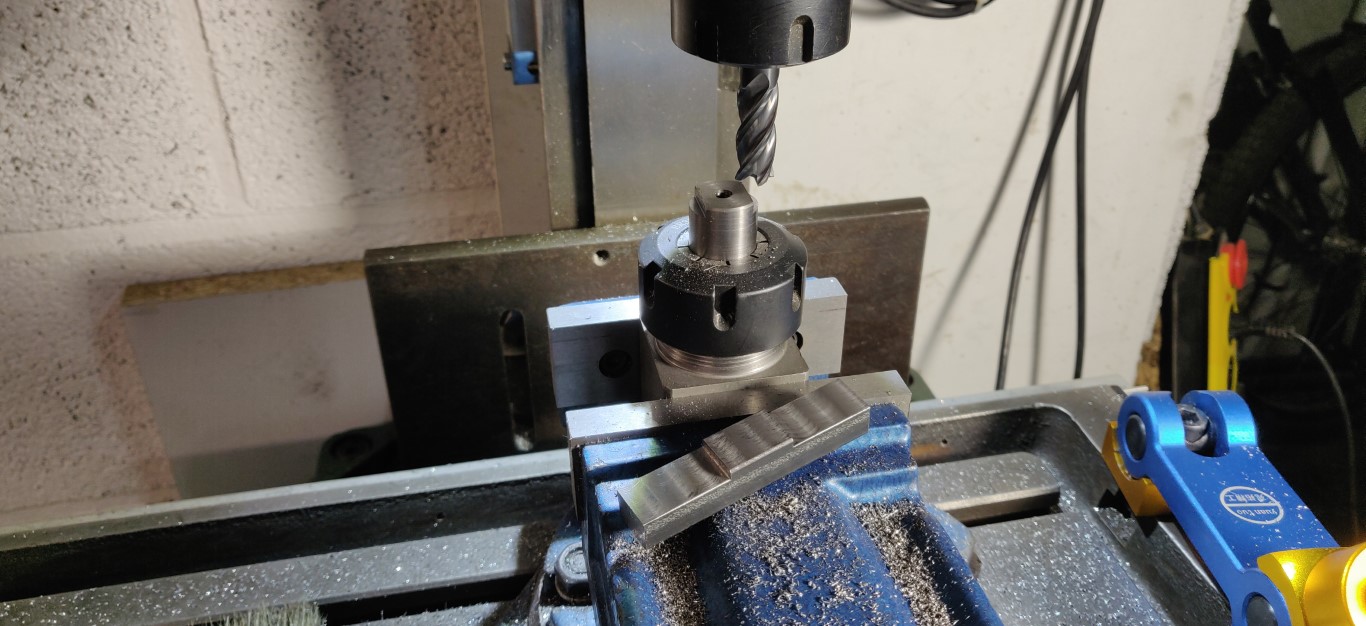

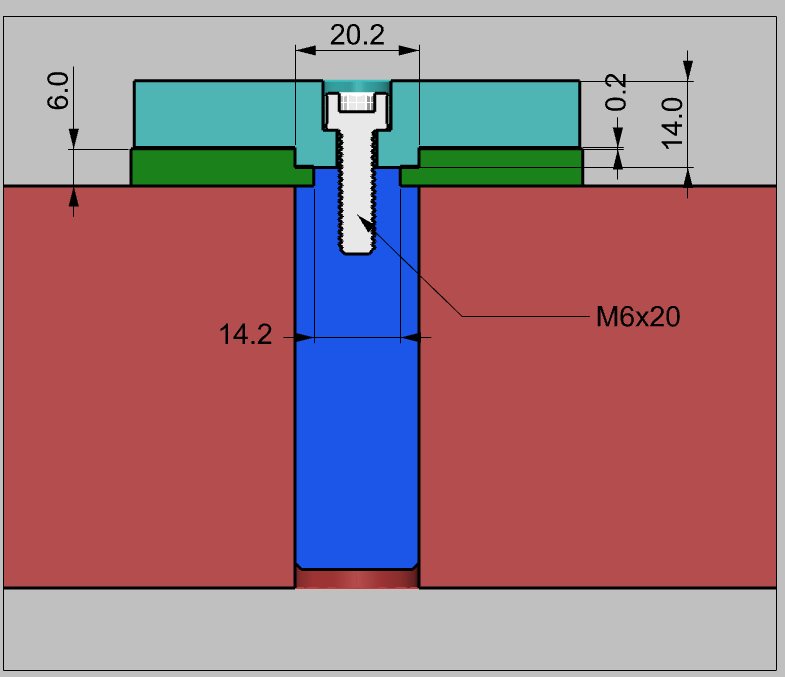

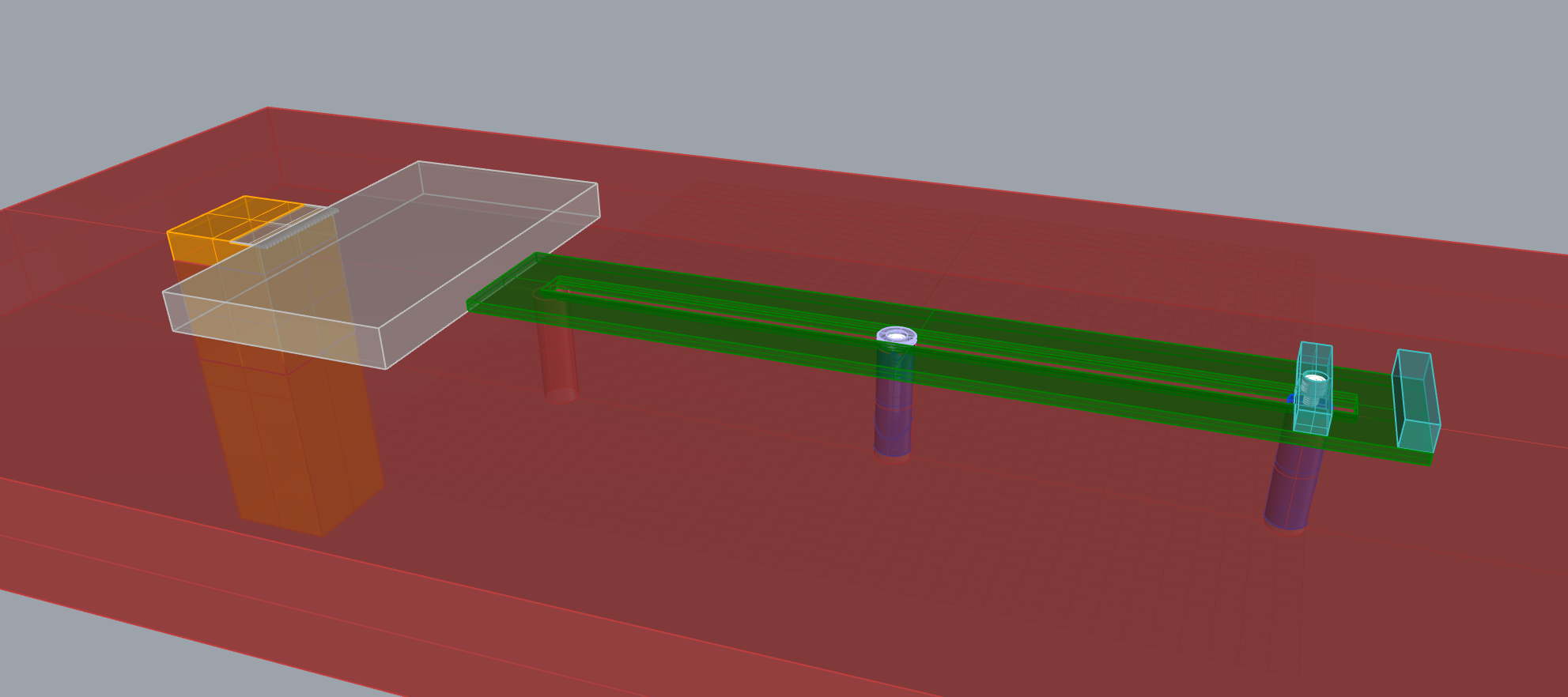

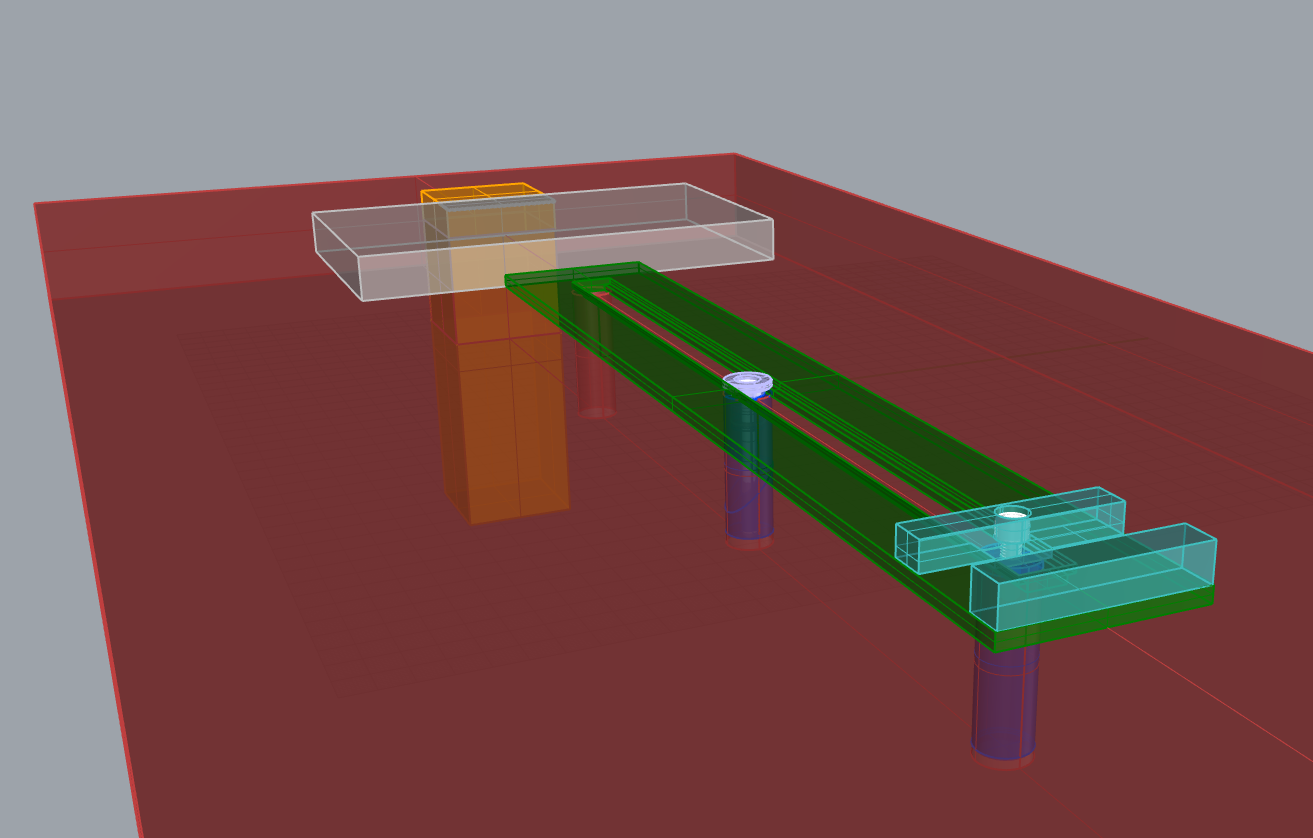

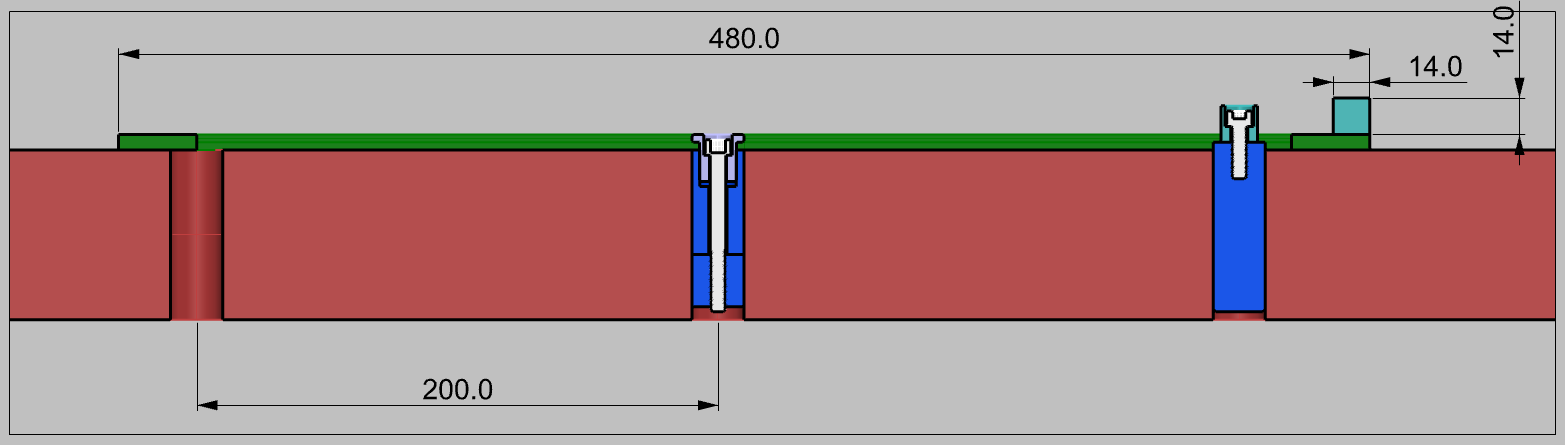

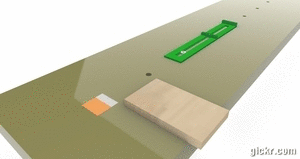

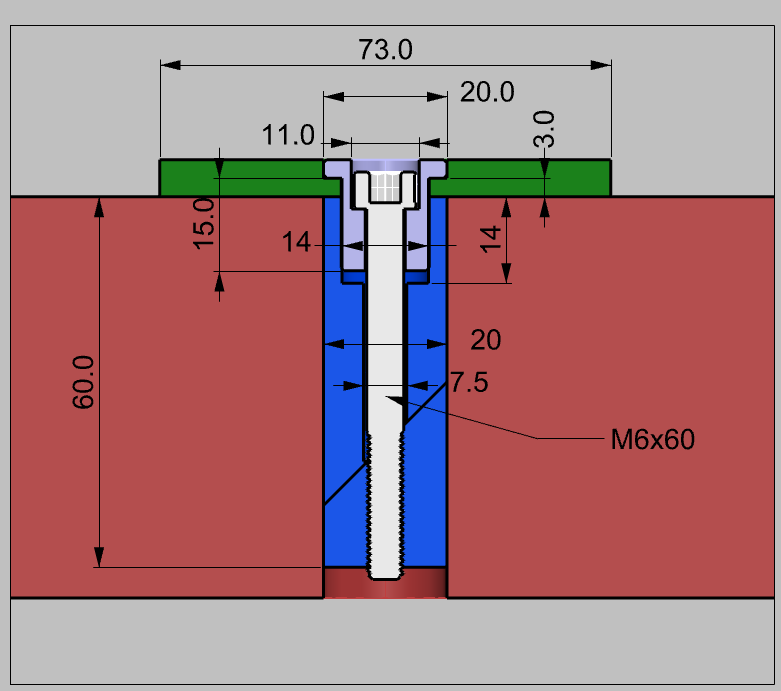

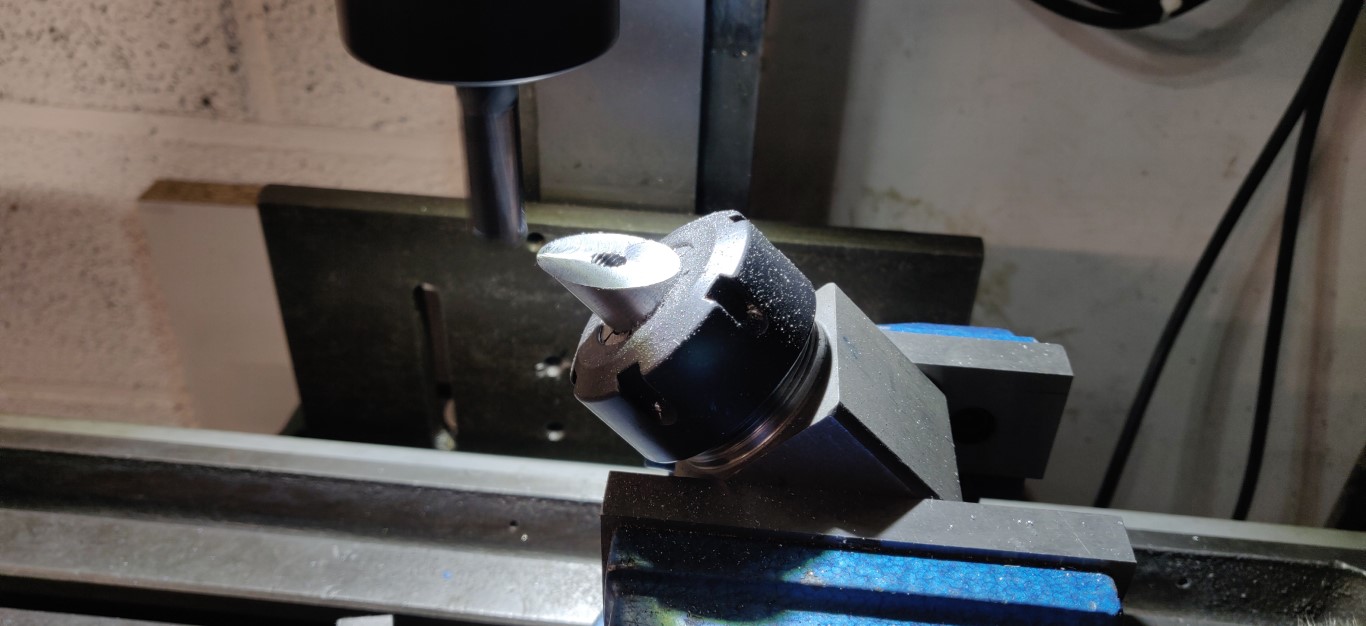

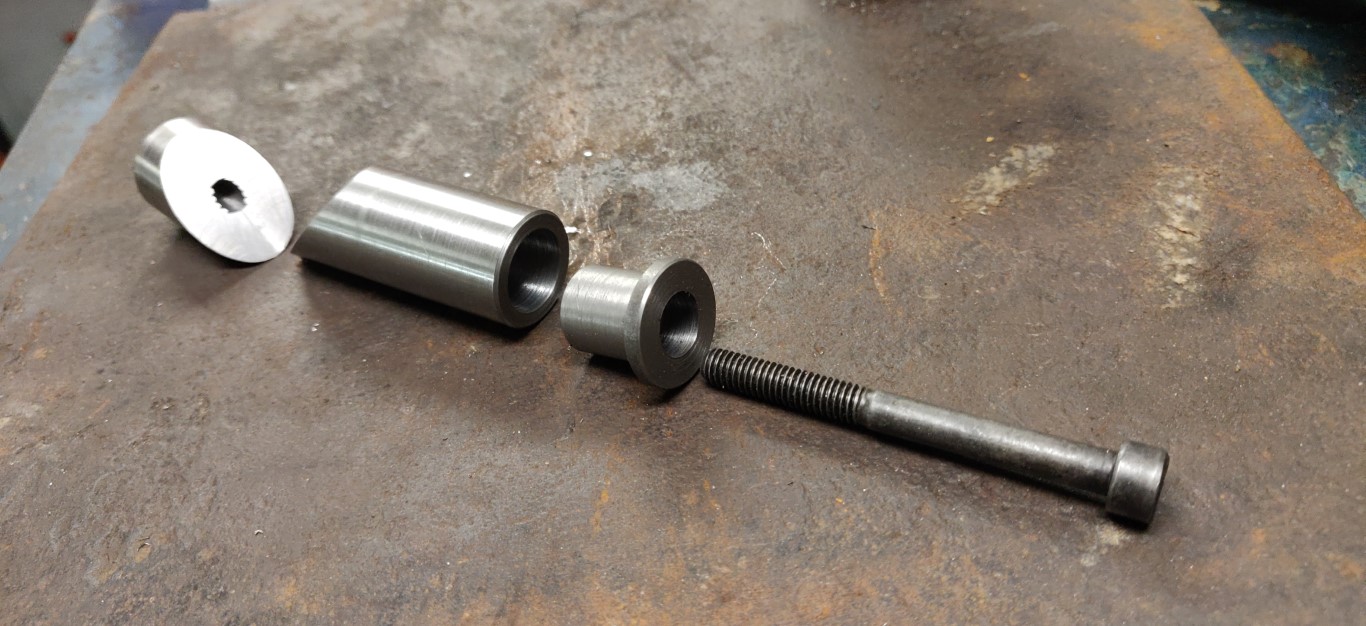

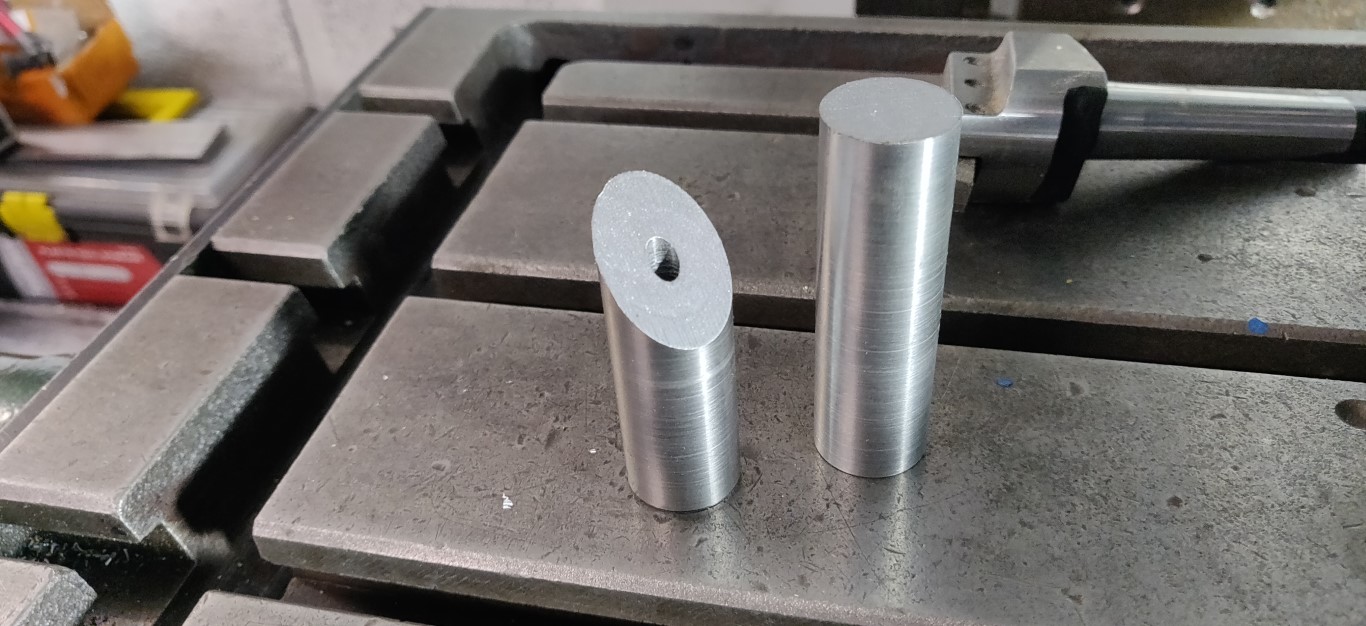

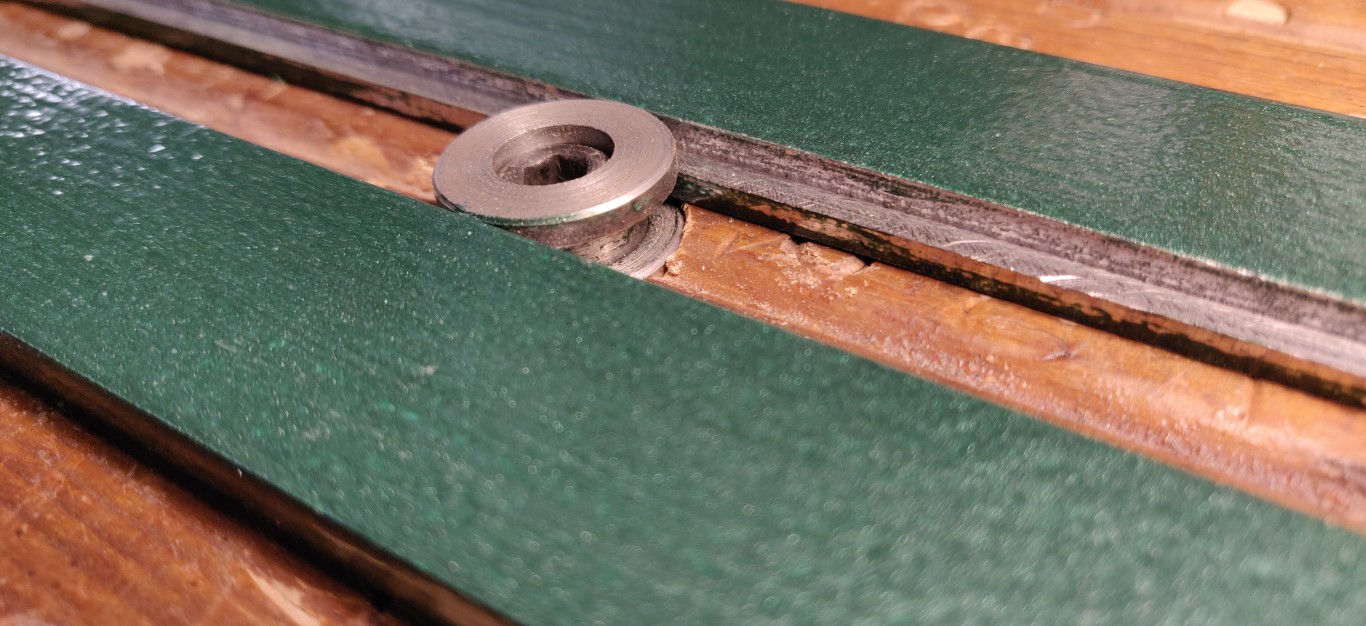

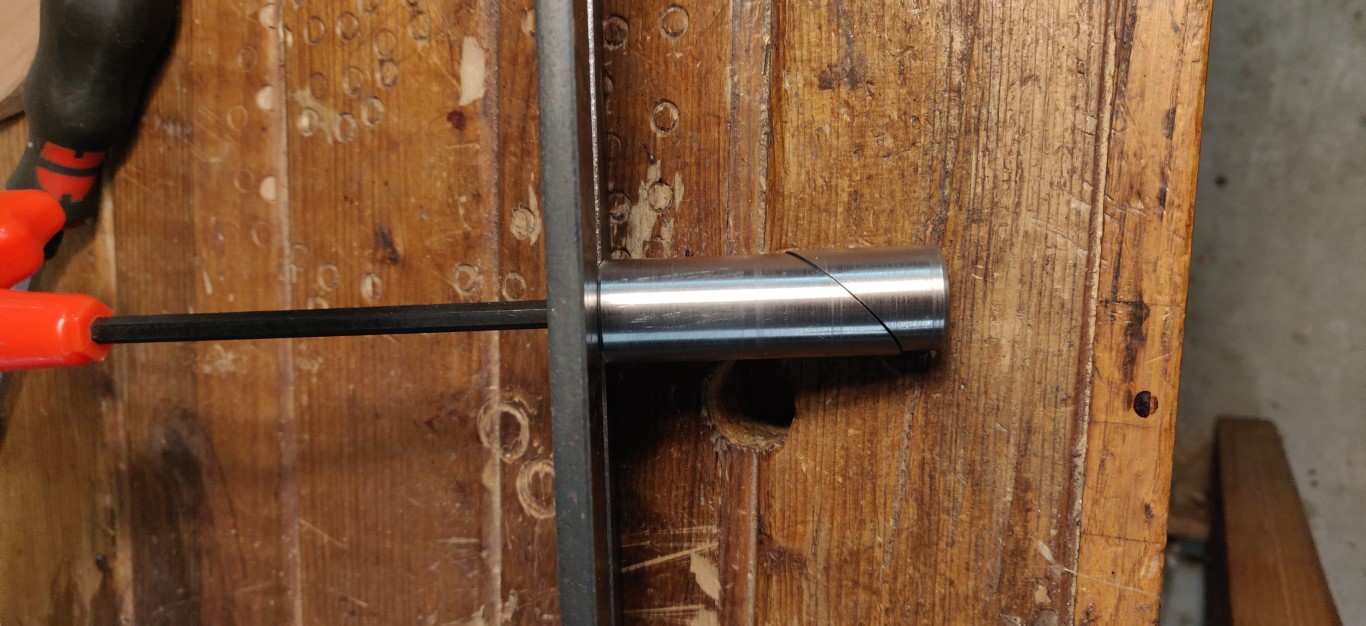

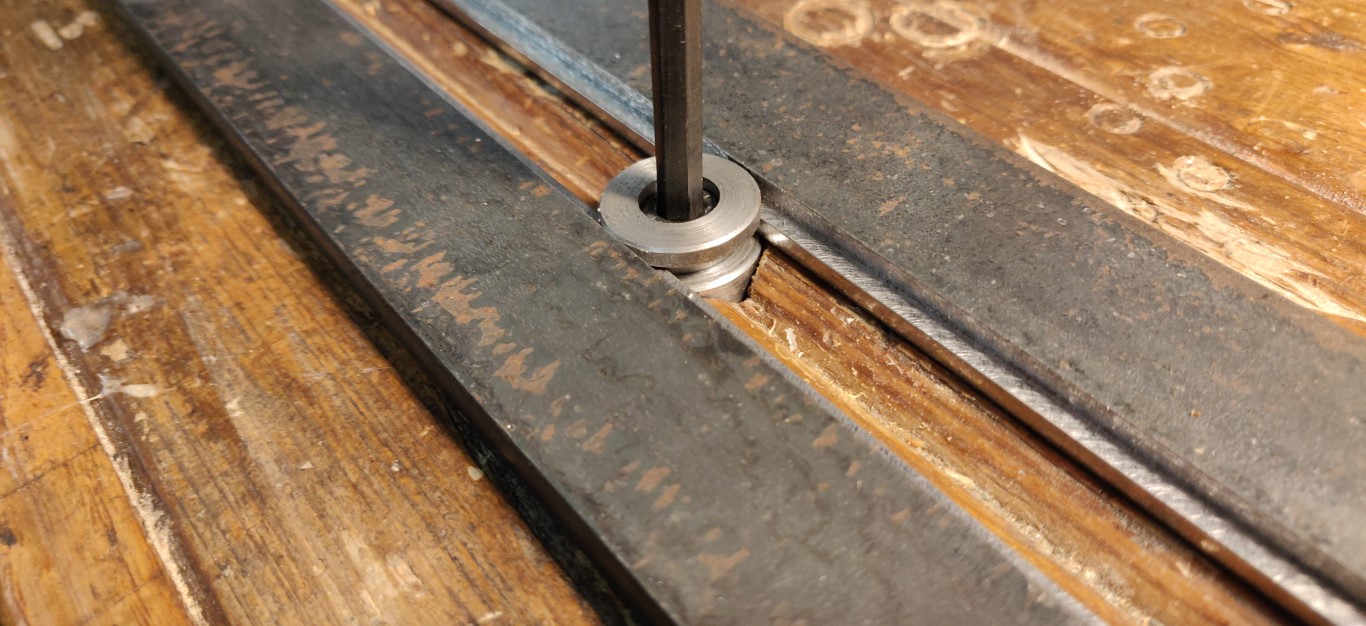

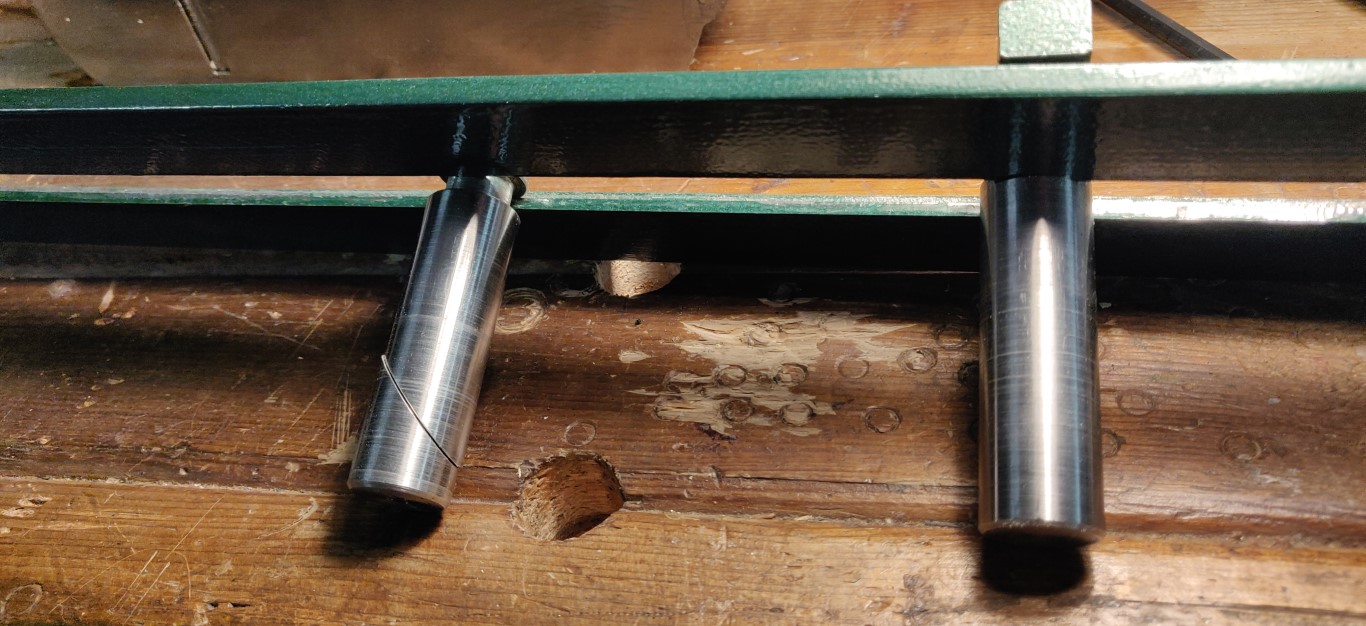

J’ai décidé d’exploiter les trous de butée qui existent déjà sur l’établi, tous les 20cm. Mais comme ces trous sont ronds et que je souhaîte un guidage dans l’axe de l’établi, je vais utiliser deux trous. Seul le premier trou, le plus proche de la pièce va servir à l’immobilisation, au moyen d’un ancrage à expansion. Le serrage contre la pièce peut être manuel, ou exercé momentanément au moyen d’un serre joint, que l’on peut enlever après verrouillage (voir vidéo).
