Bienvenue dans la galerie Bari Mando Manche.

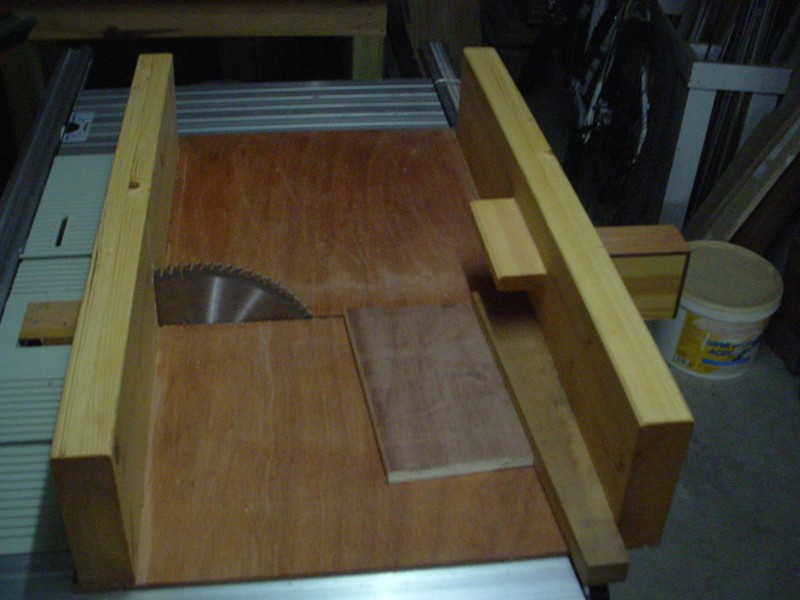

Coupe du sifflet formant l'angle entre la tête et le manche. Méthode Franck Cherubin, à la scie circulaire.

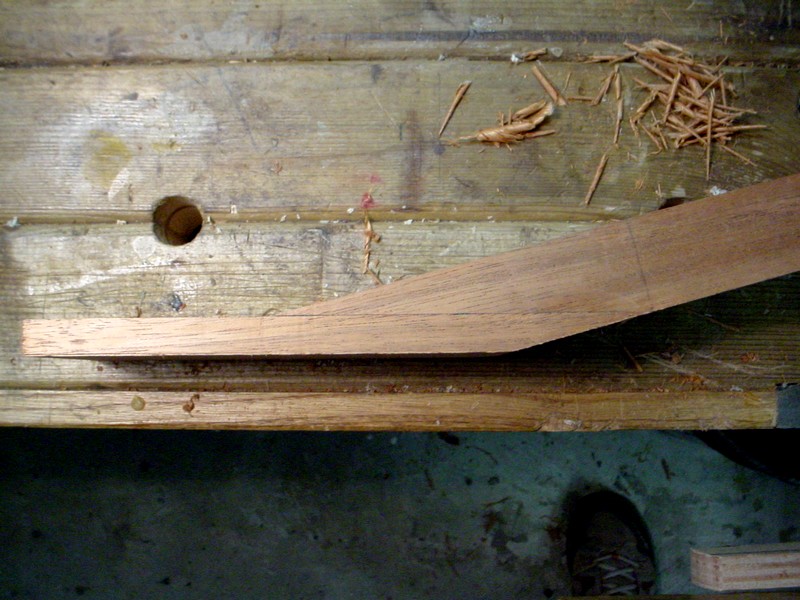

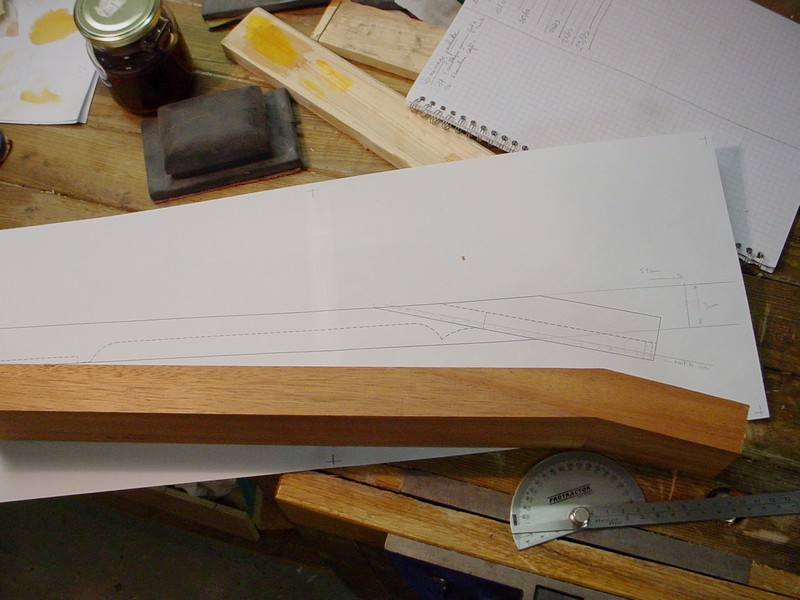

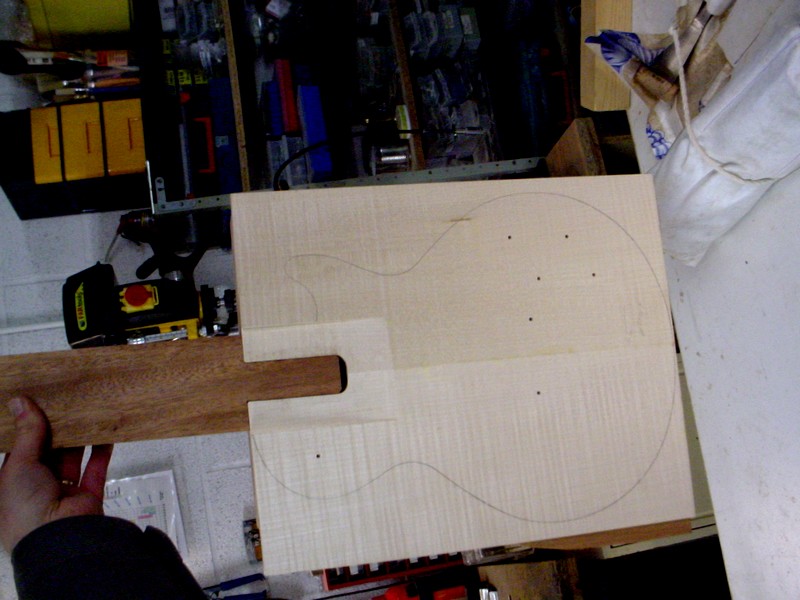

Assemblage à blanc. Le biseau est sous la touche.

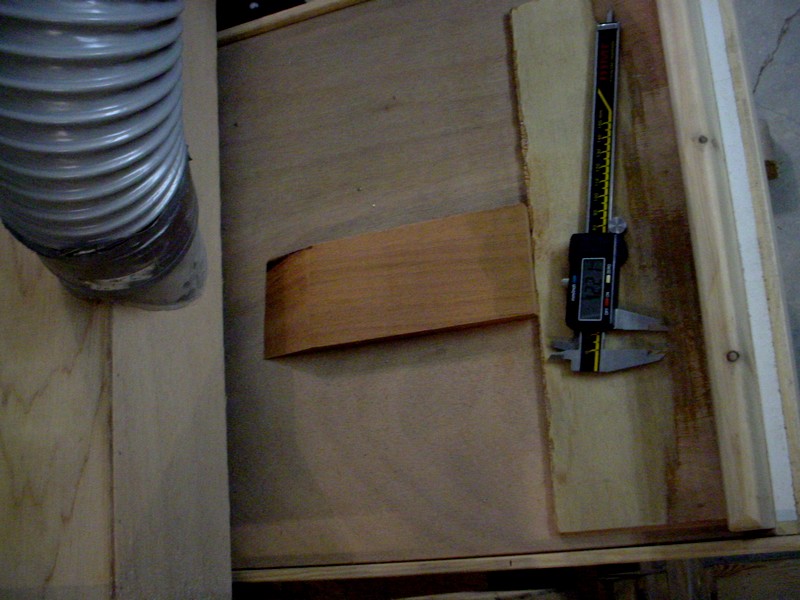

Thickness sanding of the head

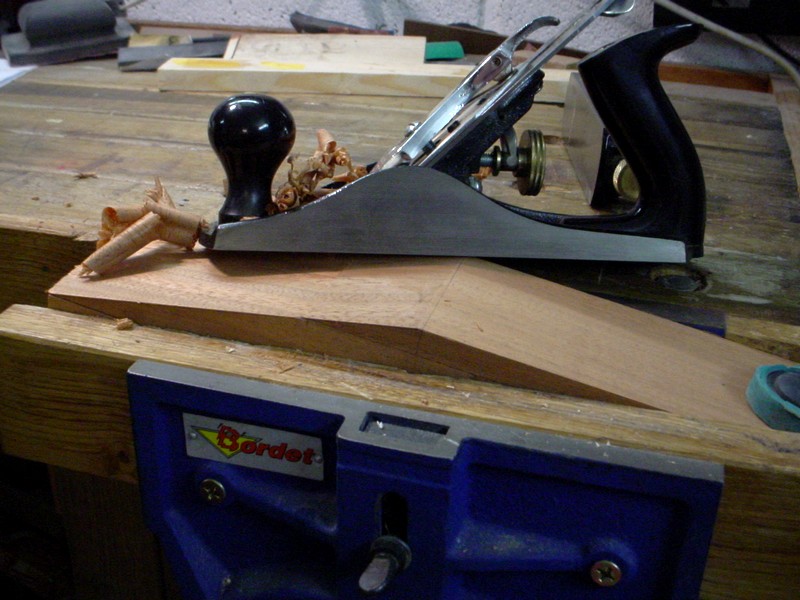

Raffraîchissement de la coupe au rabot.

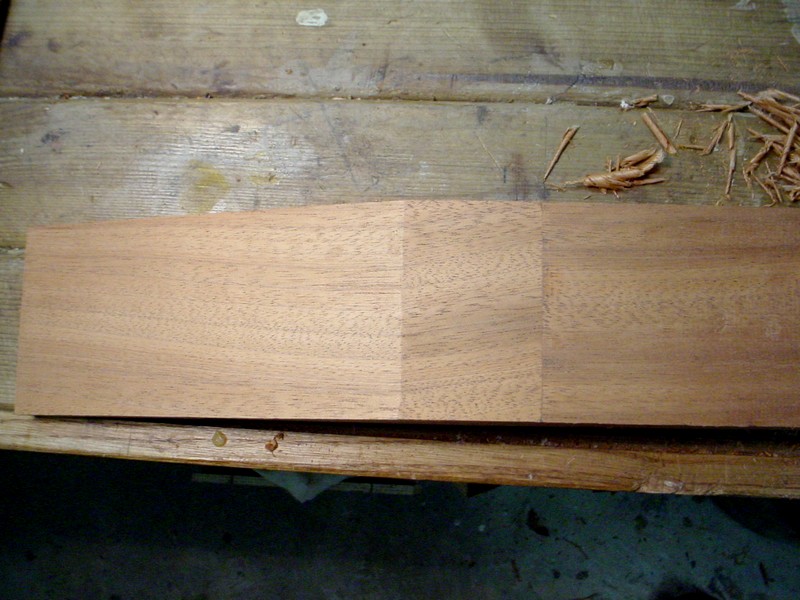

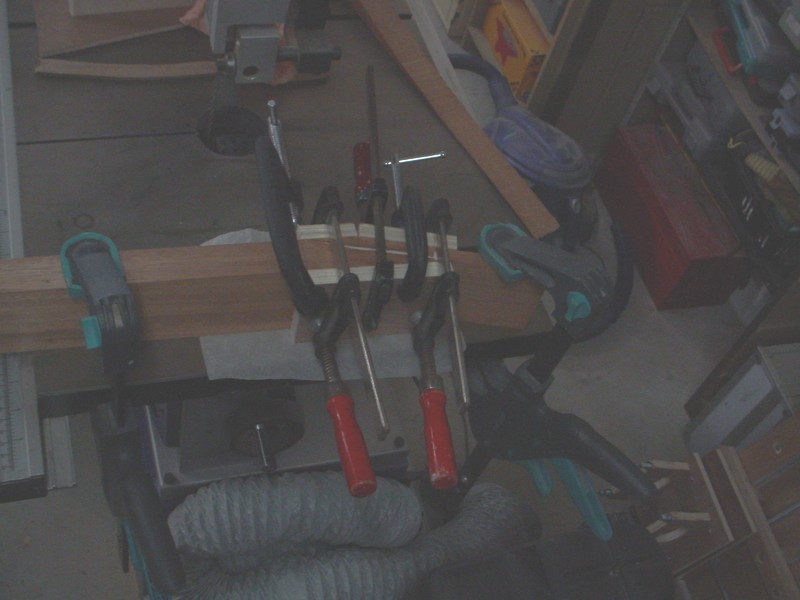

Collage, bien à plat sur la tranche.

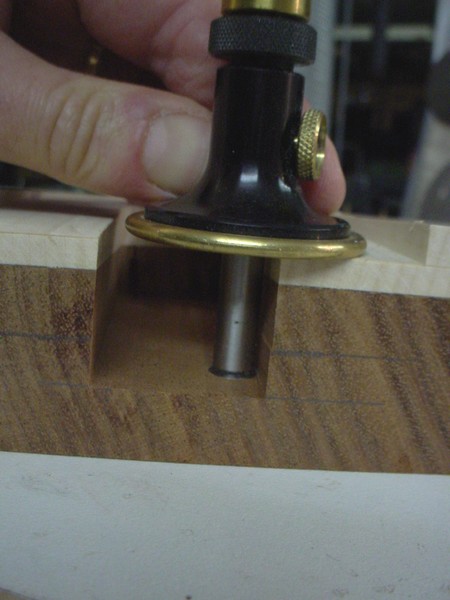

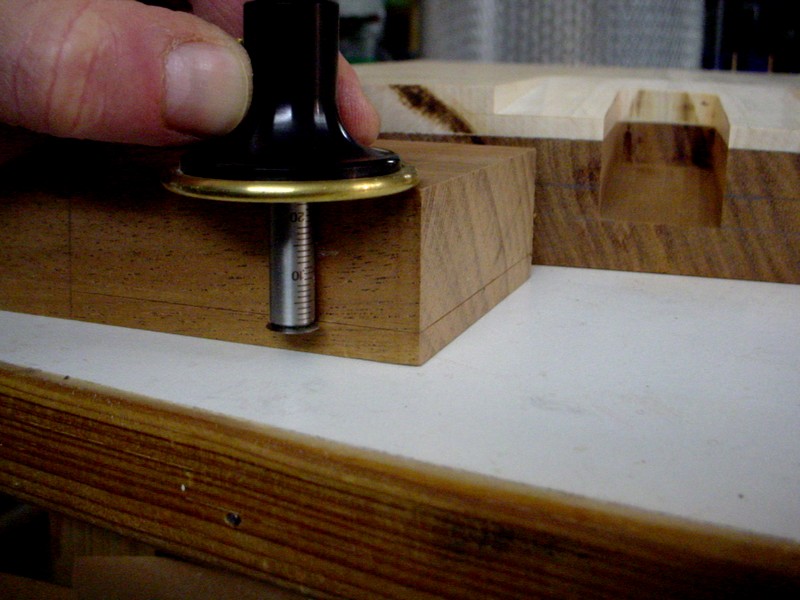

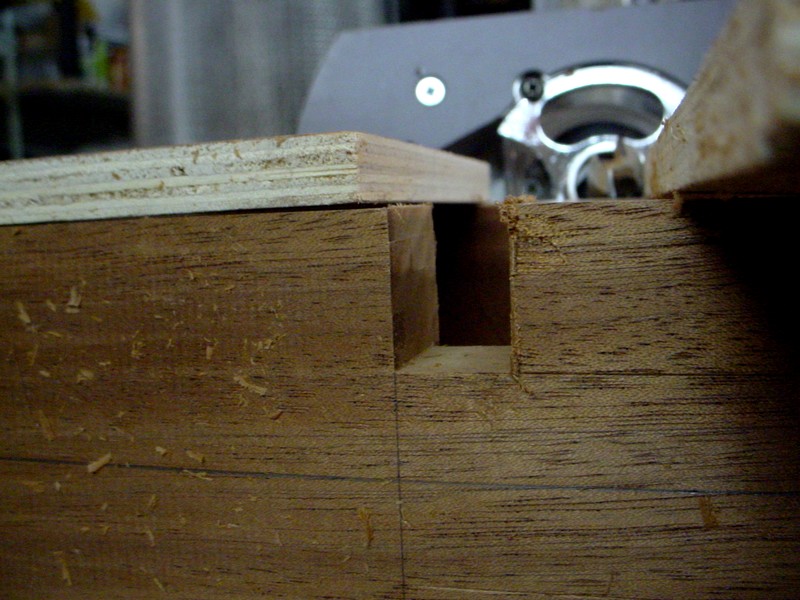

Prise de la profondeur exacte du tenon dans la mortaise au trusquin.

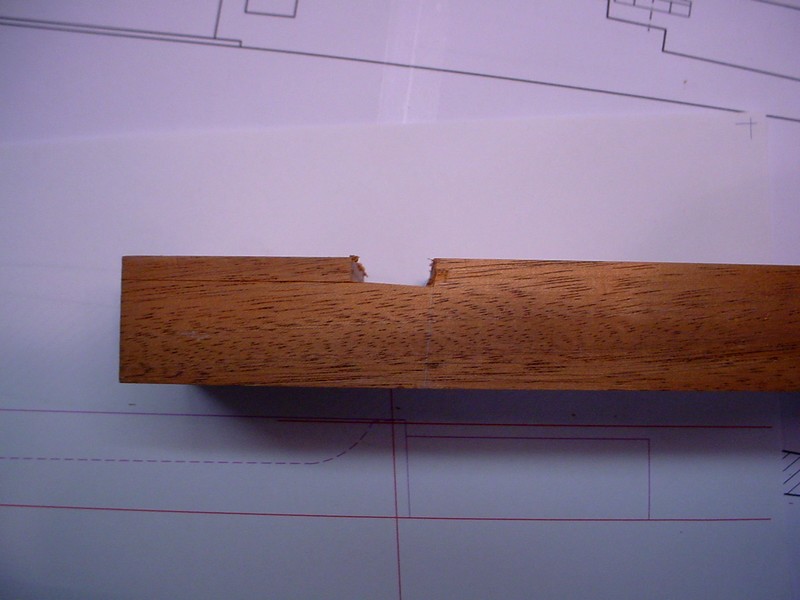

Tracé du tenon sur le manche.

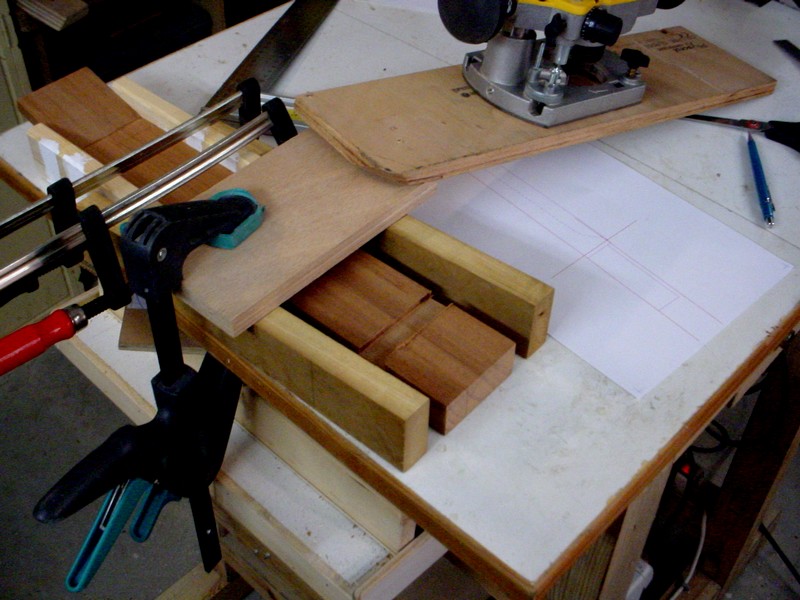

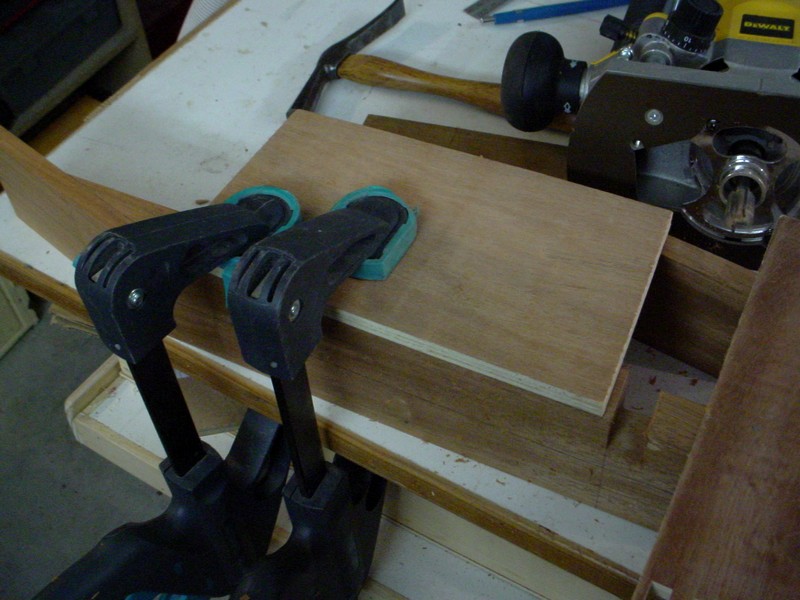

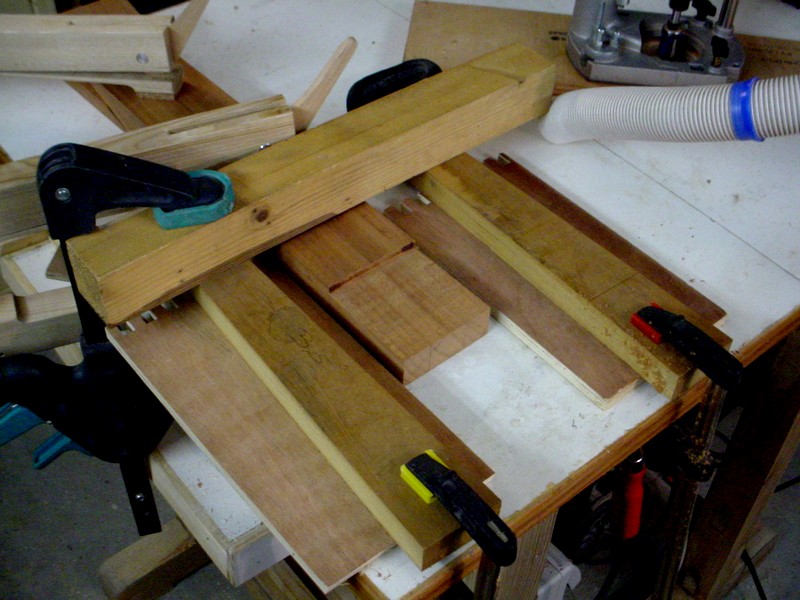

Utilisation des rampes pour usiner la face arrière inclinée du talon.
Le manche aun renversement de 3.5° par rapport au corps.
Usinage du tenon, parallèle à la touche.
Decoupe d'une fausse équerre à 90-3.5°, en utilisant une des cales.
Utilisation de la fausse équerre pour usiner les ôtés du tenon.

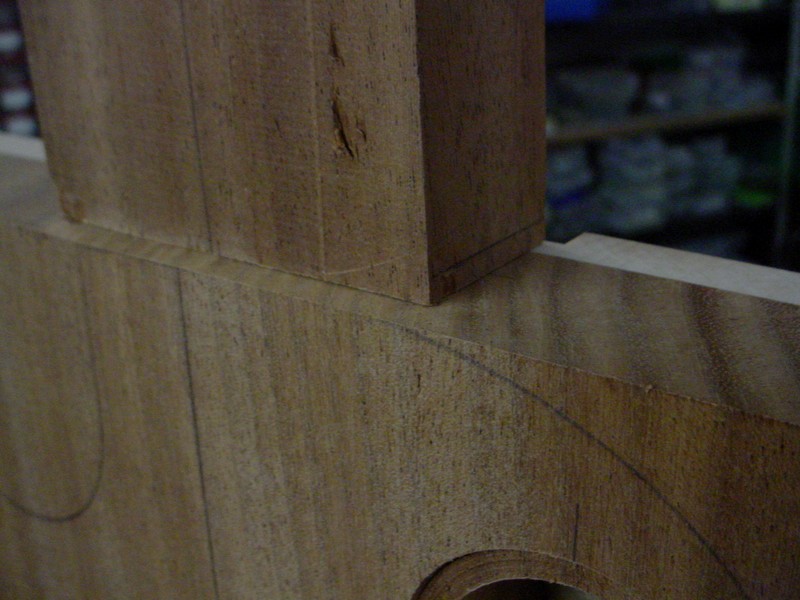

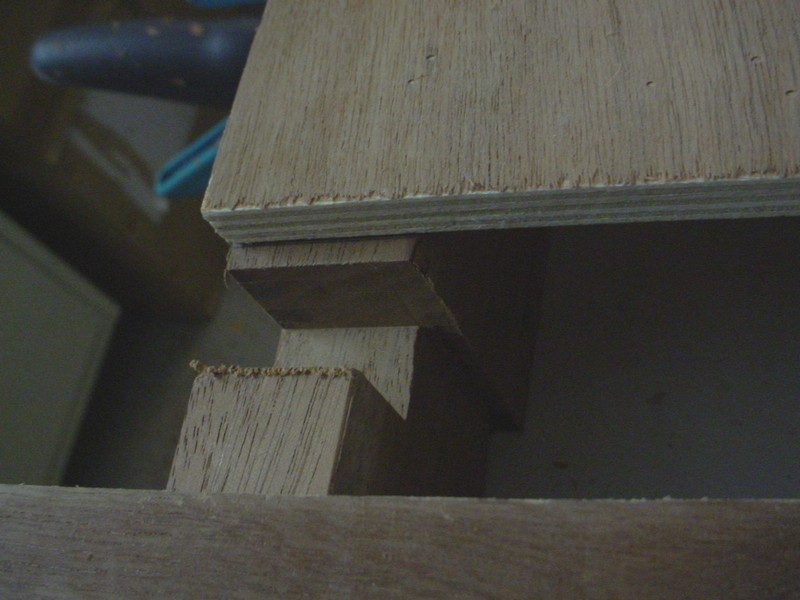

Le contour du tenon côté talon doit être bien continu.

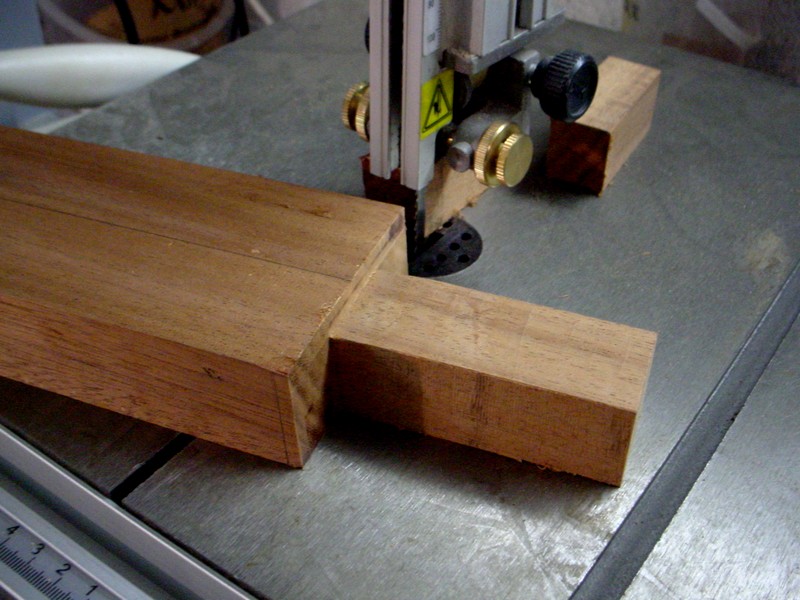

Coupe rapide du reste du tenon au ruban.

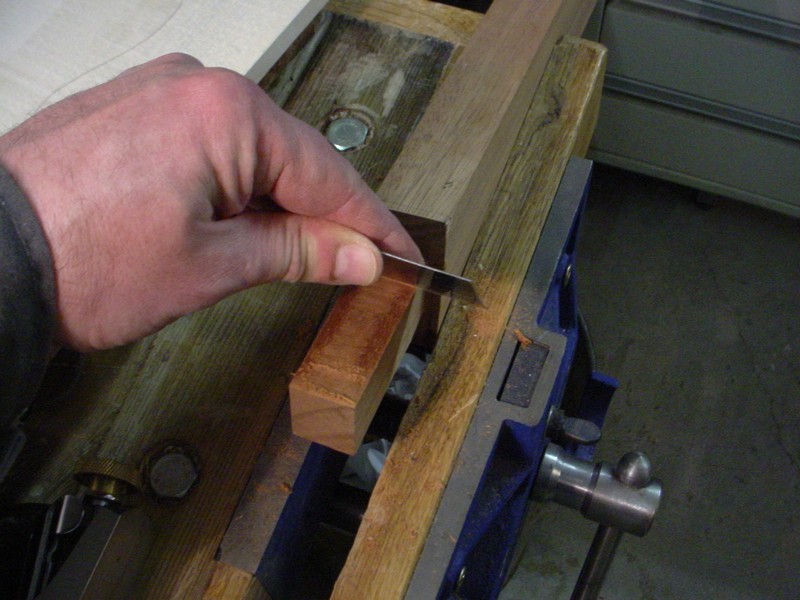

Ajustement de la coupe au racloir.

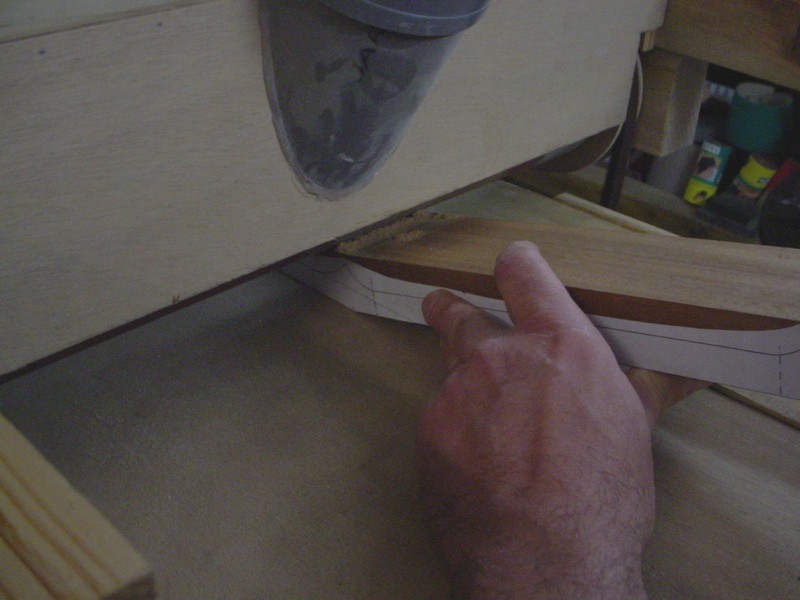

Usinage de la volute à la calibreuse
Le diamètre du rouleau correspond, une chance !

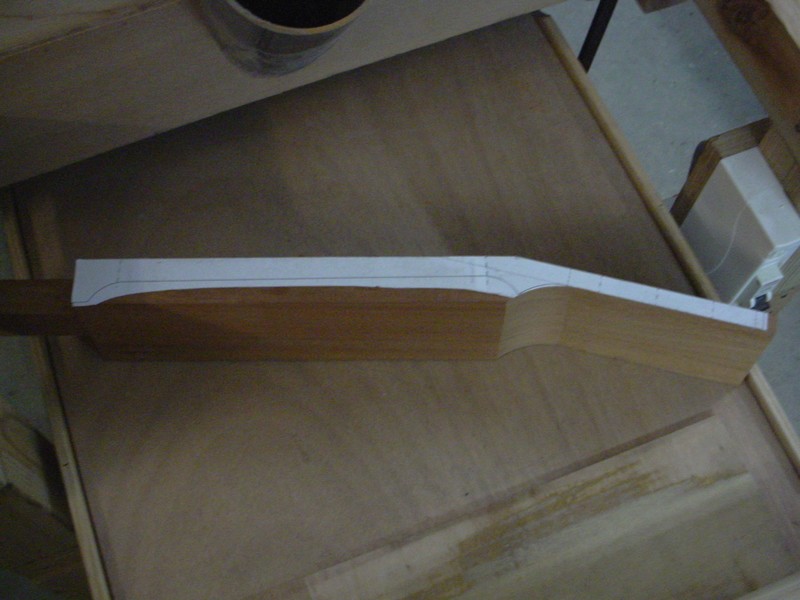

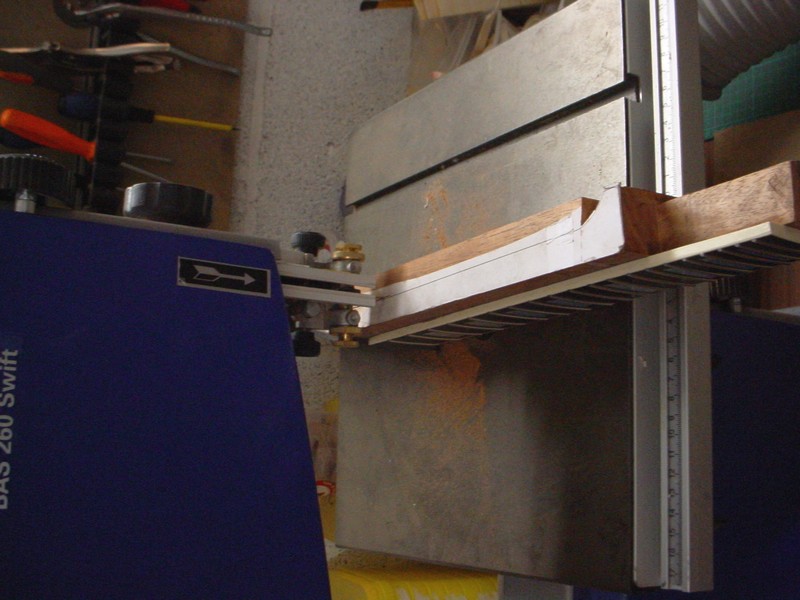

Coupe du profil arrière du manche à la scie à ruban.

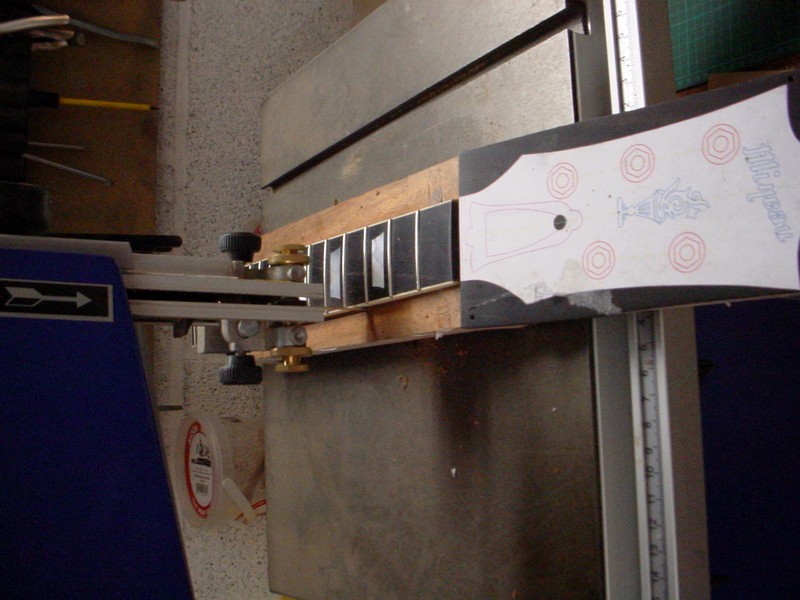

Après avoir collé la touche, découpe des côtés du manche et de la tête.
Maintenant, ç a ressemble à quelquechose ! Autoportrait de l'artiste :)

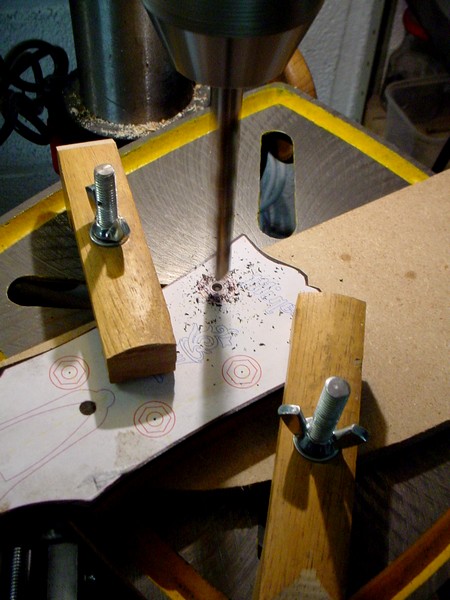

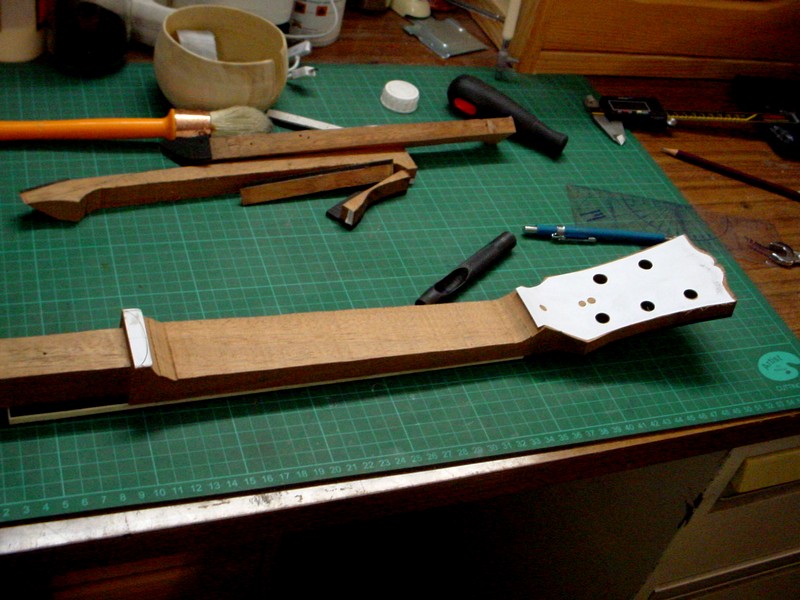

Perçage des trous des mécaniques.

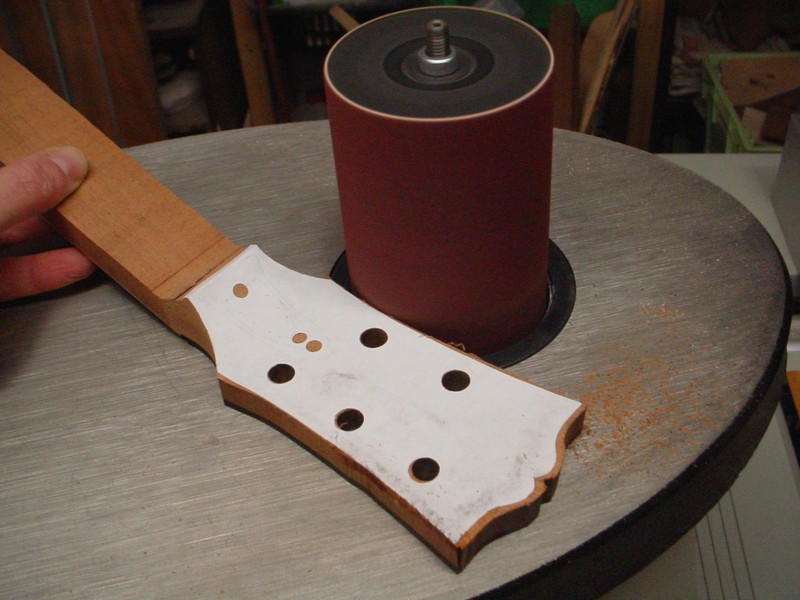

Ponçage à la ponceuse oscillante des contours de la tête.
L'extrêmité, les plus grandescourbes.

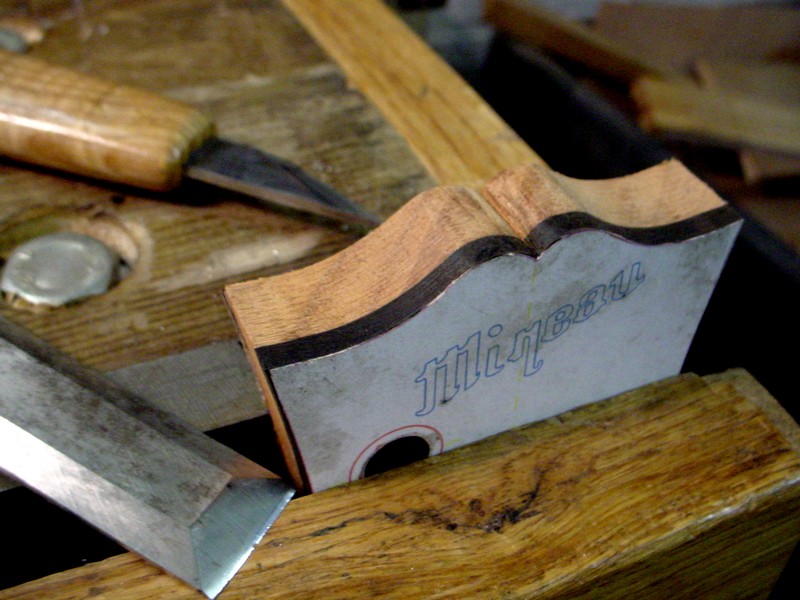

L'extrêmité, le reste au canif et au ciseau.

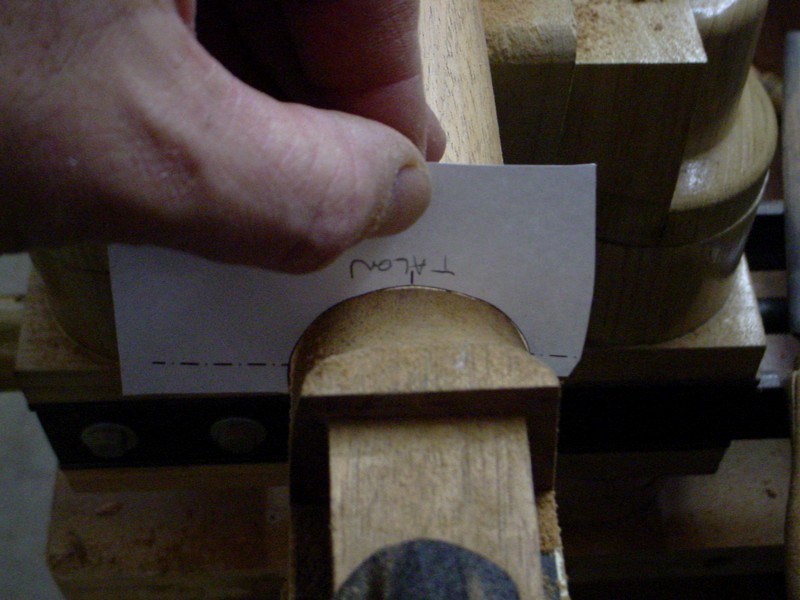

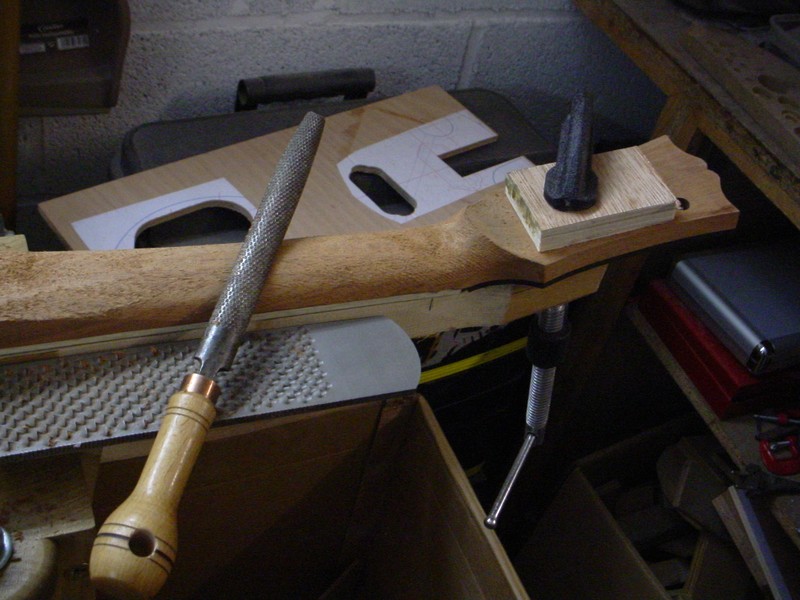

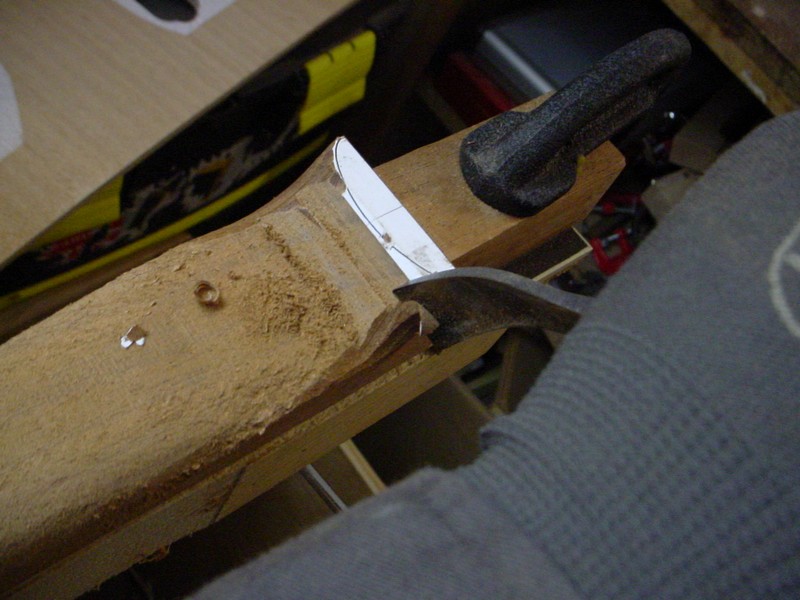

Formation du manche. La grosse râpe est une râpe de maréchal ferrand. Extrêmement efficace !

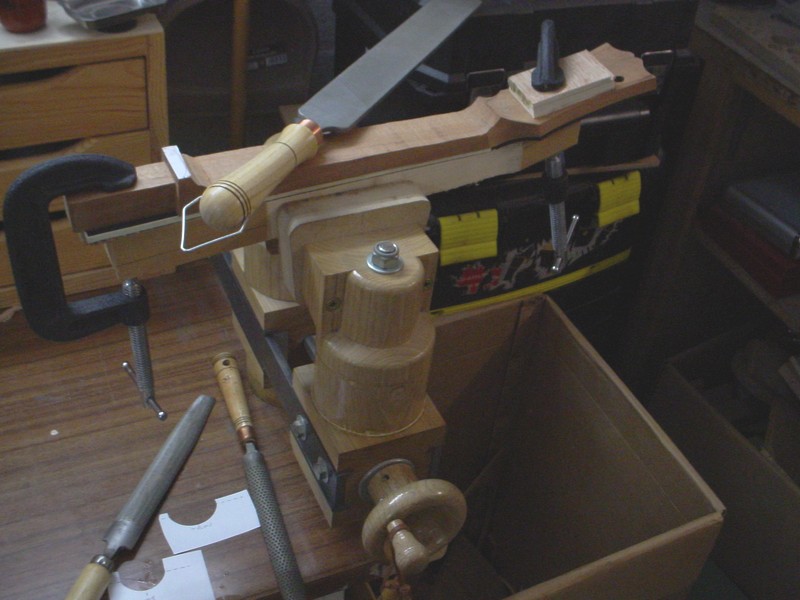

Plus petite râpe pour approcher la forme définitive.

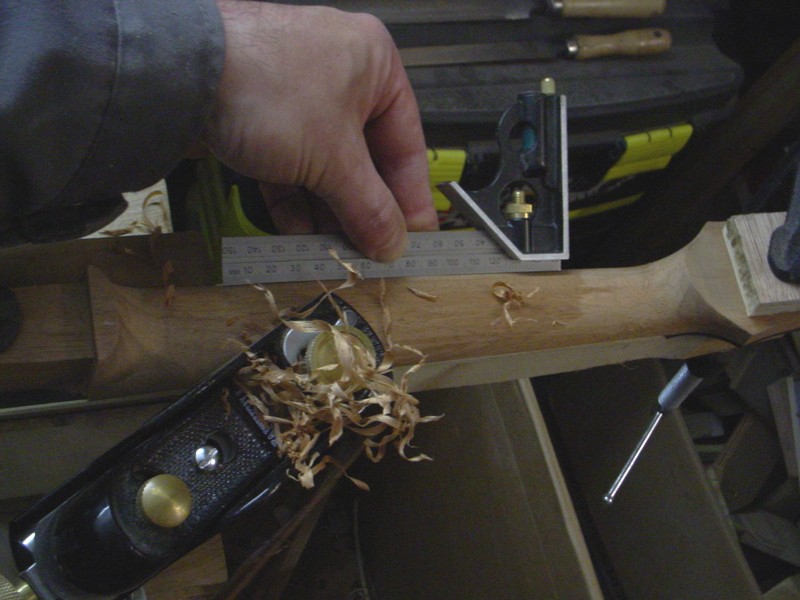

Le rabot pour les parties droites.

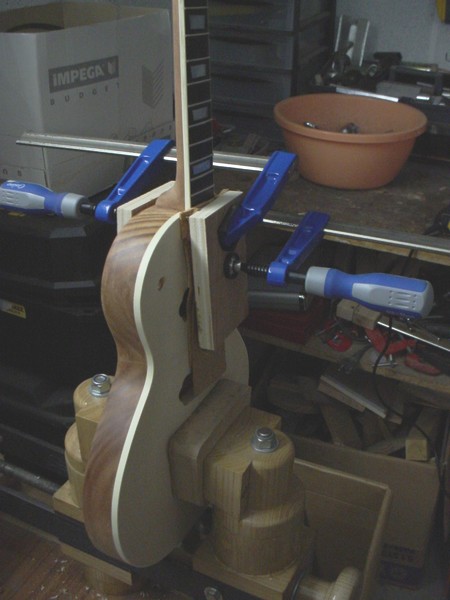

Collage du manche surle corps.
